XME7100 用户手册

[English]

开发环境：

赛灵思Vivado 2021.1

https://www.xilinx.com

微信公众号：

../../_images/vx5.png

●1. 概述

XME7100 是微相科技基于 Xilinx Zynq-SoC 的工业级系统模块。可根据需求定制，定制需求可能需要满足最小订单量，请联系我们的销售团队获取更多信息：sales@microphase.cn。
该模块集成了 4 个 DDR3 SDRAM 芯片，其中两个形成一个 32 位数据总线，容量为 8Gbit。PS（处理系统）与 DDR3 之间的数据读写时钟频率最高可达 533MHz，PL（可编程逻辑）与 DDR3 之间的数据读写时钟频率最高可达 800MHz，能够满足系统对高带宽数据处理的需求。同时，核心板上集成了 REALTEK RTL8211F 千兆以太网 PHY 芯片，用户可以轻松实现以太网相关应用。
核心板引出了 230 个单端 IO（可配置为 115 对差分对），184个单端IO 电压可调，8 对 GTX 高速 RX/TX 对，FPGA 引脚到连接器的走线经过等长差分处理，单端阻抗为 50 欧姆，差分阻抗为 100 欧姆。

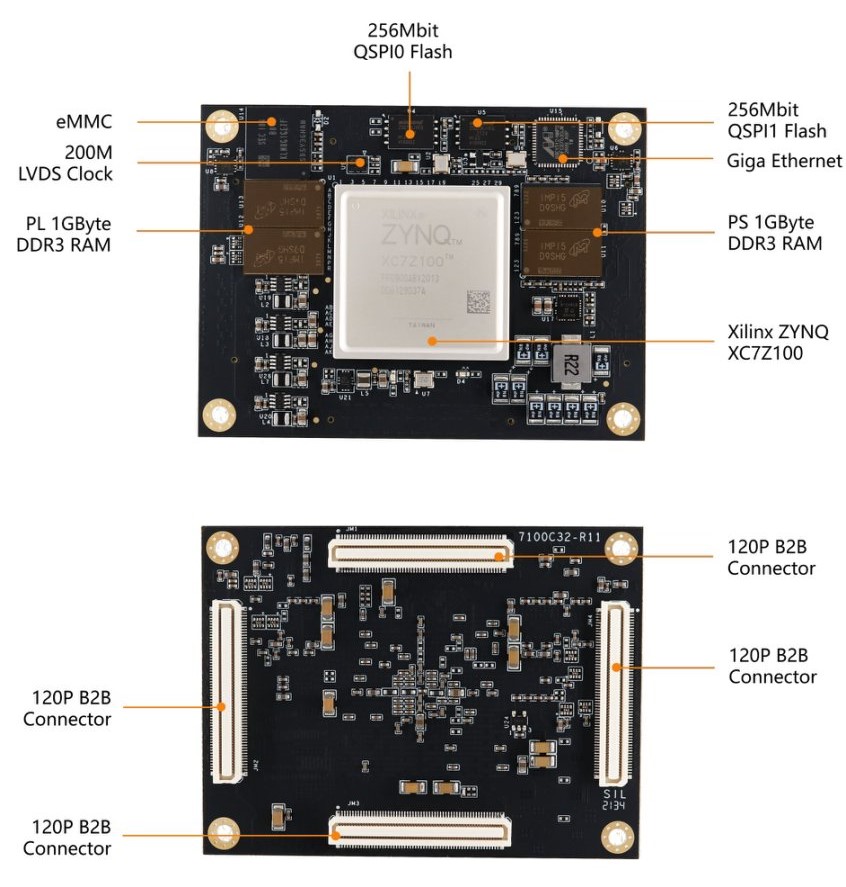

○板卡布局

../../_images/layout.jpg

○资源特性

  • Xilinx Zynq™ XC7Z100-2FFG900I Soc

  • DDR3：PS 8Gbit DDR3 RAM，32 位；
          PL 8Gbit DDR3 RAM，32 位

  • 闪存：512Mbit QSPI 闪存，8GB eMMC 闪存。

  • LED：1 个电源 LED，1个FPGA 配置状态指示灯

  • GTX：16

  • MIO：21 个 MIO，3 个 IO 为 3.3V，18 个 IO 为 1.8V

  • PL GPIO：230 个，可配置为 115 对差分对 ，其中184个单端IO 电压可调，46 个 HP BANK IO，184 个HR BANK IO
             

  • 连接器：4 x 120pin 高速 B2B 连接器

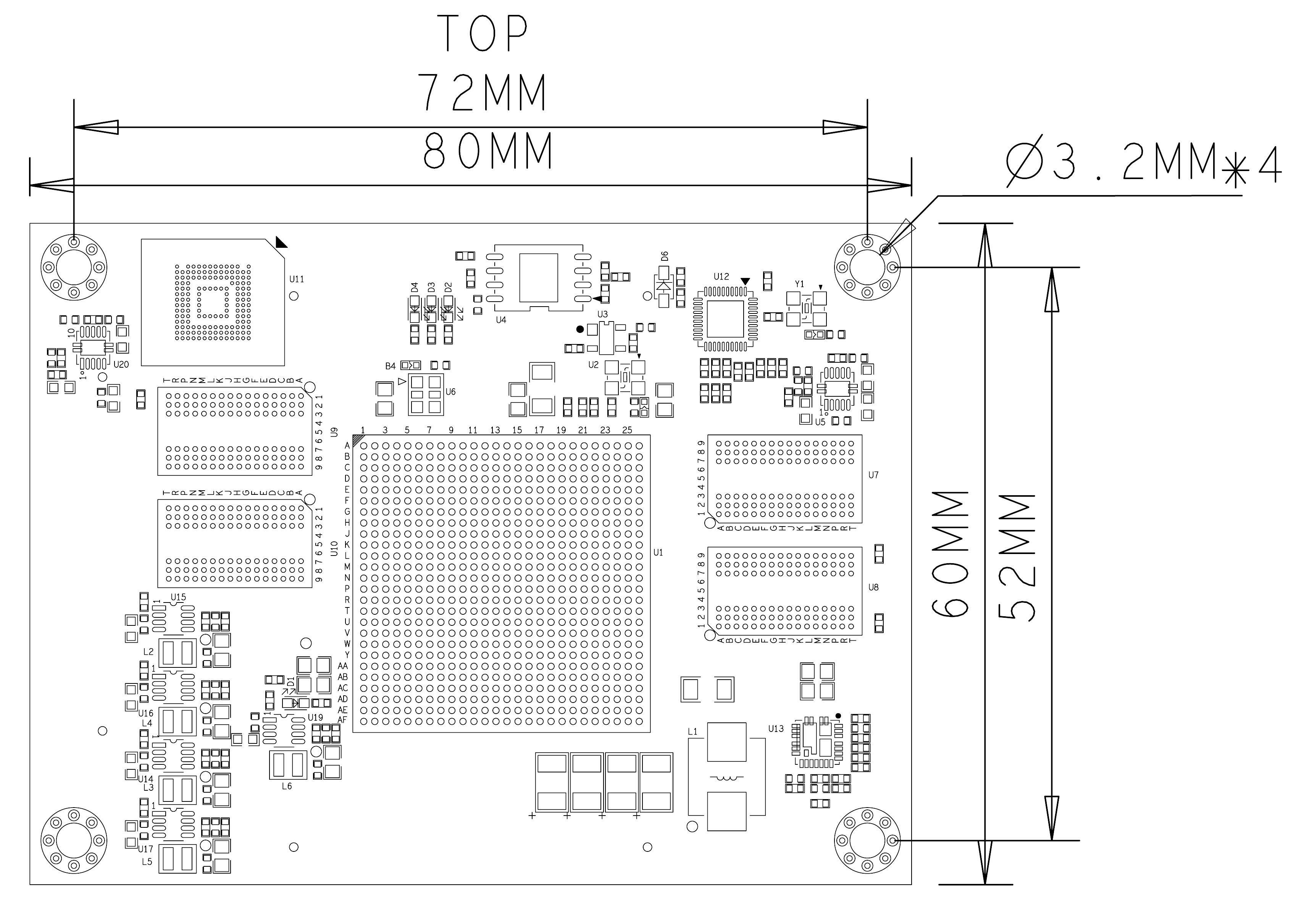

○机械规格

../../_images/7100_MECH.png

●2. 功能资源

○FPGA

  • Up to 1GHz MHz dual-core Cortex-A9 processor

  • DDR3L memory controller with 8 DMA channels and 4

  • High Performance AXI3 Slave ports

  • High-bandwidth peripheral controllers: 1G Ethernet, USB 2.0, SDIO

  • Low-bandwidth peripheral controllers: SPI, UART, CAN, I2C

  • Programmable from JTAG, Quad-SPI flash, and microSD card

  • Programmable logic equivalent to Kintex-7 FPGA

    LUTs: 277,400

    DSP Slices: 2,020

    Logic Cells: 444K

    Flip-Flops: 554,800

    Total Block RAM: 26.5Mb

  • Analog Mixed Signal (AMS) / XADC: 2x 12 bit, MSPS ADCs with up to 17 Differential Inputs

  • Security: AES & SHA 256b Decryption & Authentication for Secure Programmable Logic Configs

○DDR3

模块的 PS 使用两个 16 位 DDR3 内存芯片，单个芯片容量为 512MB，两个芯片容量为 1GB。

信号名称 引脚号 信号名称 引脚号
PS_DDR3_A0 L25 PS_DDR3_D9 A27
PS_DDR3_A1 K26 PS_DDR3_D10 A30
PS_DDR3_A2 L27 PS_DDR3_D11 A28
PS_DDR3_A3 G25 PS_DDR3_D12 C28
PS_DDR3_A4 J26 PS_DDR3_D13 D30
PS_DDR3_A5 G24 PS_DDR3_D14 D28
PS_DDR3_A6 H26 PS_DDR3_D15 D29
PS_DDR3_A7 K22 PS_DDR3_D16 H27
PS_DDR3_A8 F27 PS_DDR3_D17 G27
PS_DDR3_A9 J23 PS_DDR3_D18 H28
PS_DDR3_A10 G26 PS_DDR3_D19 E28
PS_DDR3_A11 H24 PS_DDR3_D20 E30
PS_DDR3_A12 K23 PS_DDR3_D21 F28
PS_DDR3_A13 H23 PS_DDR3_D22 G30
PS_DDR3_A14 J24 PS_DDR3_D23 F30
PS_DDR3_BA0 M27 PS_DDR3_D24 J29
PS_DDR3_BA1 M26 PS_DDR3_D25 K27
PS_DDR3_BA2 M25 PS_DDR3_D26 J30
PS_DDR3_NCAS M24 PS_DDR3_D27 J28
PS_DDR3_CKE M22 PS_DDR3_D28 K30
PS_DDR3_CLK_N J25 PS_DDR3_D29 M29
PS_DDR3_CLK_P K25 PS_DDR3_D30 L30
PS_DDR3_NCS N22 PS_DDR3_D31 M30
PS_DDR3_DM0 C27 PS_DDR3_DQS_N0 B26
PS_DDR3_DM1 B30 PS_DDR3_DQS_N1 B29
PS_DDR3_DM2 H29 PS_DDR3_DQS_N2 F29
PS_DDR3_DM3 K28 PS_DDR3_DQS_N3 L29
PS_DDR3_D0 A25 PS_DDR3_DQS_P0 C26
PS_DDR3_D1 E25 PS_DDR3_DQS_P1 C29
PS_DDR3_D2 B27 PS_DDR3_DQS_P2 G29
PS_DDR3_D3 D25 PS_DDR3_DQS_P3 L28
PS_DDR3_D4 B25 PS_DDR3_NRST F25
PS_DDR3_D5 E26 PS_DDR3_ODT L23
PS_DDR3_D6 D26 PS_DDR3_NRAS N24
PS_DDR3_D7 E27 PS_DDR3_NWE N23
PS_DDR3_D8 A29

模块的 PL 使用两个 16 位 DDR3 内存芯片，单个芯片容量为 512MB，两个芯片容量为 1GB。

信号名称 引脚号 信号名称 引脚号
PL_DDR3_A0 L10 PL_DDR3_D9 F2
PL_DDR3_A1 E8 PL_DDR3_D10 H4
PL_DDR3_A2 J10 PL_DDR3_D11 G6
PL_DDR3_A3 K10 PL_DDR3_D12 H3
PL_DDR3_A4 F8 PL_DDR3_D13 G2
PL_DDR3_A5 J11 PL_DDR3_D14 H6
PL_DDR3_A6 E10 PL_DDR3_D15 G1
PL_DDR3_A7 L12 PL_DDR3_D16 E2
PL_DDR3_A8 E11 PL_DDR3_D17 F4
PL_DDR3_A9 K11 PL_DDR3_D18 D4
PL_DDR3_A10 E7 PL_DDR3_D19 F5
PL_DDR3_A11 G11 PL_DDR3_D20 E3
PL_DDR3_A12 J8 PL_DDR3_D21 F3
PL_DDR3_A13 H12 PL_DDR3_D22 D3
PL_DDR3_A14 D11 PL_DDR3_D23 E5
PL_DDR3_BA0 J9 PL_DDR3_D24 C1
PL_DDR3_BA1 H8 PL_DDR3_D25 B1
PL_DDR3_BA2 L9 PL_DDR3_D26 B4
PL_DDR3_NCAS G7 PL_DDR3_D27 A3
PL_DDR3_CKE F7 PL_DDR3_D28 C2
PL_DDR3_CLK_N D8 PL_DDR3_D29 B5
PL_DDR3_CLK_P D9 PL_DDR3_D30 C4
PL_DDR3_NCS K8 PL_DDR3_D31 B2
PL_DDR3_DM0 K5 PL_DDR3_DQS_N0 K2
PL_DDR3_DM1 G5 PL_DDR3_DQS_N1 H1
PL_DDR3_DM2 E1 PL_DDR3_DQS_N2 D5
PL_DDR3_DM3 A2 PL_DDR3_DQS_N3 A4
PL_DDR3_D0 J3 PL_DDR3_DQS_P0 K3
PL_DDR3_D1 K6 PL_DDR3_DQS_P1 J1
PL_DDR3_D2 J5 PL_DDR3_DQS_P2 E6
PL_DDR3_D3 L1 PL_DDR3_DQS_P3 A5
PL_DDR3_D4 K1 PL_DDR3_NRST H11
PL_DDR3_D5 L3 PL_DDR3_ODT H7
PL_DDR3_D6 J4 PL_DDR3_NRAS D6
PL_DDR3_D7 L2 PL_DDR3_NWE L8
PL_DDR3_D8 H2

○千兆以太网

88E1512 芯片支持 10/100/1000M 网络传输速率，并通过 RGMII 接口与 Zynq7000 PS 系统的 MAC 层通信。它具有 MDI/MDX 交叉、多种速度的自适应协商和主/从配置。此外，它还支持 MDIO 总线用于 PHY 寄存器管理，并通过 IEEE 802.3az 节能以太网（EEE）提供先进的能效。88E1512 针对低功耗进行了优化，并为高速网络应用提供了强大的性能。

○eMMC

该模块具有 8GB eMMC 接口（PS_SDIO1），可用于系统文件或其他数据文件的存储。它还可以与 QSPI 闪存一起用作系统启动的辅助启动设备。接口信号连接到 PS BANK501 MIO[46-51]。

信号名称 引脚号 / 引脚名称
MMC_DATA0 F20 / PS_MIO46_501
MMC_CMD A18 / PS_MIO47_501
MMC_CLK C19 / PS_MIO48_501
MMC_DATA1 D18 / PS_MIO49_501
MMC_DATA2 A19 / PS_MIO50_501
MMC_DATA3 F19 / PS_MIO51_501

○JTAG

XME7100 的 JTAG 信号链路连接到扩展连接器。

信号 JM1 引脚号 说明
FPGA_TCK Pin23 输入（3.3V）
FPGA_TDI Pin25 输入（3.3V）
FPGA_TDO Pin27 输出（3.3V）
FPGA_TMS Pin29 输出（3.3V）

○启动配置

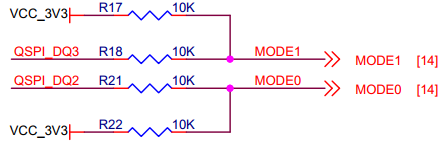

通过配置MODE1(JM1 PIN19), MODE0(JM1 PIN17)来设置 ZYNQ 启动模式，核心模块 ZYNQ 配置原理图如下所示。

../../_images/boot1.png

模式 MODE1（JM1 PIN19） MODE0（JM1 PIN17）
JTAG 连接到 GND 连接到 GND
QSPI NC 连接到 GND
SD NC NC

○Quad-SPI 闪存

板载 256M Quad-SPI 闪存 W25Q256FVEI 用于存储初始 FPGA 配置和用户应用程序及数据。

位置 型号 容量 厂商
U4 W25Q256FVEI 256MB Winbond
U5 W25Q256FVEI 256MB Winbond

○时钟

XME7100 核心板为 PS 系统提供 33.3MHz 有源时钟，为 PL 系统提供 200MHz 有源时钟，并为本地时钟提供 50MHz 有源时钟。

位置 信号名称 频率 引脚号
U2 PS_CLK_33d3 33.333MHz B24
U6 SYS_CLK_P 200MHz C8
U6 SYS_CLK_N 200MHz C7
U7 CLK_50M 50MHz AD18

○电源

请注意，XME7100 的电源输入为 +5V。建议使用 5V/2A 电源。

模块需要 5V 输入，并自动遵循级联上电顺序：1.0V -> 1.8V -> 1.5V -> 3.3V。3.3V 输出将最后上电，同时提供系统电源状态的 PG 信号。

○LED

XME7100 板提供两个 LED，电源指示灯和 FPGA 配置状态灯。

LED ZYNQ 引脚 说明
D4 -- 电源 LED
D1 AA9 FPGA 配置状态 LED，FPGA 成功配置后点亮

○扩展端口

XME7100 使用四组连接器 JM1、JM2、JM3 和 JM4 用于 FPGA IO 信号和以太网接口。
4 x AXK5A2137YG，120Pin，0.5mm 间距

对应的底板连接器可以点击这里购买。

核心板连接器型号 底板连接器型号 制造商 配对高度
AXK5A2137YG AXK6A2337YG Panasonic 3mm

FPGA Bank、IO 数量与 B2B 连接器表

FPGA Bank B2B 连接器 IO 数量 电压 说明
Bank500 JM1 3 3.3V
BANK501 JM1 18 1.8V
Bank35 JM1 46 可调 46 个单端，可配对为 23 对差分对
Bank12 JM2 46 可调 46 个单端，可配对为 23 对差分对
Bank13 JM2 46 可调 46 个单端，可配对为 23 对差分对
Bank10 JM3 46 可调 46 个单端，可配对为 23 对差分对
Bank11 JM3 46 可调 46 个单端，可配对为 23 对差分对
BANK109 JM4 20 - 2 对 CLK，4 对 TX 和 RX
BANK110 JM4 20 - 2 对 CLK，4 对 TX 和 RX
BANK111 JM4 20 - 2 对 CLK，4 对 TX 和 RX
BANK112 JM4 20 - 2 对 CLK，4 对 TX 和 RX

说明：

  1. Bank35 IO 电平取决于 JM1 Pin117&119 电压输入，输入范围 1.2V-1.8V。

  2. Bank12 IO 电平取决于 JM2 Pin117&119 电压输入，输入范围 1.2V-3.3V。

  3. Bank13 IO 电平取决于 JM2 Pin57&59 电压输入，输入范围 1.2V-3.3V。

  4. Bank10 IO 电平取决于 JM3 Pin117&119 电压输入，输入范围 1.2V-3.3V。

  5. Bank11 IO 电平取决于 JM3 Pin57&59 电压输入，输入范围 1.2V-3.3V。

  6. MIO8、MIO14 和 MIO15（JM1 Pin20、55、57），JTAG、RESET（JM1 Pin18、Pin23-Pin29）电平为 3.3V。

  7. MIO28~MIO45（JM1 Pin24、26、28···-Pin108）电平为 1.8V。

  8. 请参阅 < XME7100_Pinout Table> 获取 XME7100 的详细引脚定义。
