DEV_XME0726 用户手册
微信公众号:

●1. 概述
使用 DEV_XME0726,您可以快速测试、开发和评估微相科技的XME0726的功能。它为 XME0726 提供了多种接口,例如FMC-LPC、RS485、CAN、 HDMI TX、千兆以太网、USB Host 等。

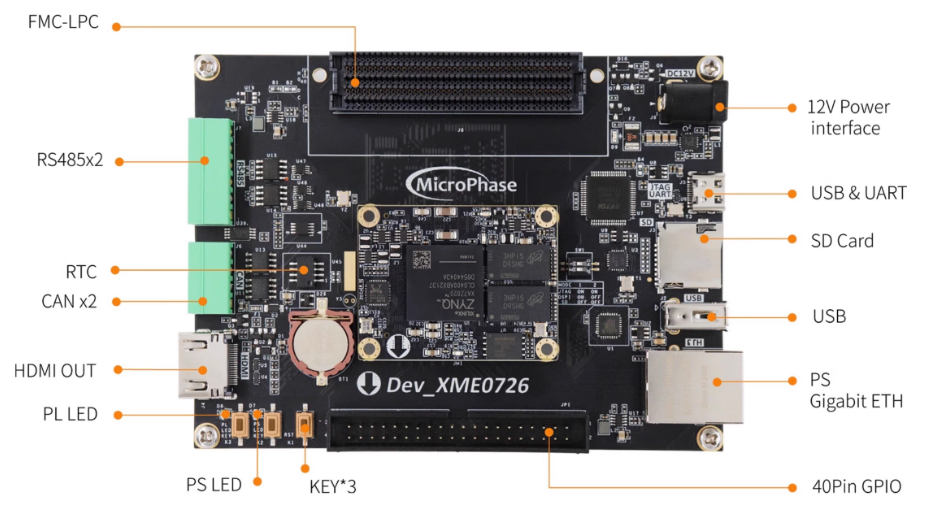

○板卡布局

○资源特性
1 个USB JTAG&UART,无需额外的下载器
1 个千兆以太网,支持 10/100/1000M 网络传输速率
2 路 RS485接口
2 路CAN接口
1 个 HDMI TX,支持1080P@60Hz输出
2 个用户LED;1 个PS端,1 个PL端。
1 个PL端用户按键
1 个SD接口
1 个FMC-LPC接口
1 个USB OTG
○框图

○机械尺寸

●2. 功能资源
○千兆以太网
底板提供 1 个千兆以太网接口。ETH 的 PHY IC 集成在核心板上,ETH 通过MDI信号与核心板连接。有关 ETH PHY 的更多信息,请参考相应的核心板文档。

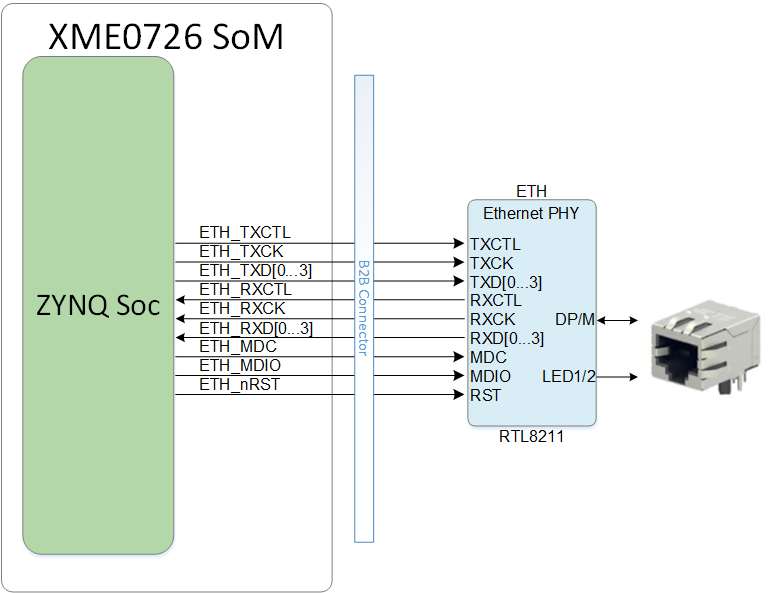

核心板与以太网 PHY 芯片的连接图:

○USB JTAG&UART

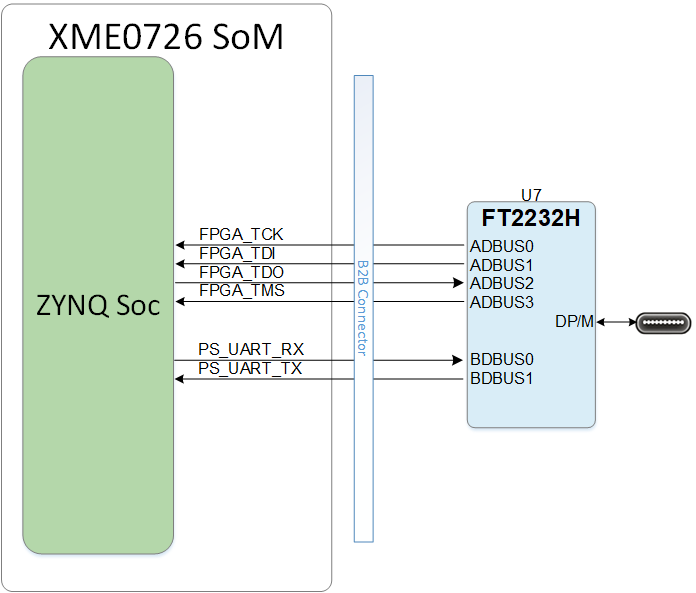

底板提供了一个 USB 转 JTAG&UART 接口,芯片为 FTDI FT2232H。USB 接口为 TYPEC USB。

UART 与 XME0726 的引脚连接分配表如下。
| 信号名称 | FPGA 引脚 | 说明 |
|---|---|---|
| PS_UART_RX | U2 | UART 接收信号 |
| PS_UART_TX | V2 | UART 发送信号 |
○复位
我们提供了一个按键(K1),可以用作 FPGA 上运行的设计的“复位”信号。
○Micro SD
底板提供了一个 Micro SD 接口,供用户访问 SD 卡存储器。
SDIO 信号与 ZYNQ 的 SDIO 连接。Bank 501 的 VCCIO 电压为 1.8V,而 SD 数据电压为 3.3V,因此使用 TXS02612 进行电平转换。
核心板与 SD 的连接图。

○HDMI
一个 HDMI 视频输出接口可以实现 1080P 图像以及视频输出。

○RS485
提供了2路RS485接口,可以用来进行485通信。接口通过MAX3485实现RS485和3.3V TTL电平的转换。RS485信号连接在BANK 13上,BANK 13电平为3.3V或其余由用户配置的电平,为确保RS485能正常工作,使用PCA9306DCUR进行电平转换。
| 信号名称 | FPGA 引脚 | 说明 |
|---|---|---|
| PL_485_RXD0_LS | T20 | 第一路RS485接收端 |
| PL_485_TXD0_LS | V20 | 第一路RS485发送端 |
| PL_485_DE0_LS | W20 | 第一路RS485发送使能 |
| PL_485_RXD1_LS | P18 | 第二路RS485接收端 |
| PL_485_TXD1_LS | N17 | 第二路RS485发送端 |
| PL_485_DE1_LS | U20 | 第二路RS485发送使能 |
○CAN
提供了2路CAN接口,使用的芯片是TI的SN65HVD230。CAN信号连接到板卡的BANK 500。
| 信号名称 | FPGA 引脚 | 说明 |
|---|---|---|
| PS_CAN0_TX | MIO11 | CAN0 发送端 |
| PS_CAN0_RX | MIO10 | CAN0 接收端 |
| PS_CAN1_TX | MIO12 | CAN1 发送端 |
| PS_CAN1_RX | MIO13 | CAN1 接收端 |
○LED
提供了2个用户LED;一个 在PS 侧,一个在 PL 侧的用户 LED。当 FPGA 的相应引脚处于高电平时,LED 会亮起。
| 位置 | 信号名称 | 引脚号 |
|---|---|---|
| D7 | PS_LED | B5 |
| D8 | GPIO1_8N | F17 |
○按键
我们提供了一个PL按键供用户使用。按键按下时,FPGA 的相应引脚将处于低电平。
| 位置 | 信号名称 | 引脚号 |
|---|---|---|
| K3 | GPIO1_8P | F16 |
○GPIO
底板提供了一个 IDC40 GPIO 扩展端口:JP1 ,可以连接到微相科技的模块或其他外设。使用 IO 时,请确保连接的信号电压一致。
| 引脚 | 信号名称 | 引脚号 | 引脚 | 信号名称 | 引脚号 |
|---|---|---|---|---|---|
| 1 | GPIO1_0P | L14 | 2 | GPIO1_0N | L15 |
| 3 | GPIO1_1P | M14 | 4 | GPIO1_1N | M15 |
| 5 | GPIO1_2P | H15 | 6 | GPIO1_2N | G15 |
| 7 | GPIO1_3P | K16 | 8 | GPIO1_3N | J16 |
| 9 | GPIO1_4P | J18 | 10 | GPIO1_4N | H18 |
| 11 | VCC_5V | 12 | GND | ||
| 13 | GPIO1_5P | K14 | 14 | GPIO1_5N | J14 |
| 15 | GPIO1_6P | E17 | 16 | GPIO1_6N | D18 |
| 17 | GPIO1_7P | H16 | 18 | GPIO1_7N | H17 |
| 19 | GPIO1_8P | F16 | 20 | GPIO1_8N | F17 |
| 21 | GPIO1_9P | K19 | 22 | GPIO1_9N | J19 |
| 23 | GPIO1_10P | G17 | 24 | GPIO1_10N | G18 |
| 25 | GPIO1_11P | C20 | 26 | GPIO1_11N | B20 |
| 27 | GPIO1_12P | E18 | 28 | GPIO1_12N | E19 |
| 29 | VCC_3V3 | 30 | GND | ||
| 31 | GPIO1_13P | B19 | 32 | GPIO1_13N | A20 |
| 33 | GPIO1_14P | G19 | 34 | GPIO1_14N | G20 |
| 35 | GPIO1_15P | J20 | 36 | GPIO1_15N | H20 |
| 37 | GPIO1_16P | M19 | 38 | GPIO1_16N | M20 |
| 39 | GPIO1_17P | L19 | 40 | GPIO1_17N | L20 |
○电源
开发板需要 DC12V 电源。请使用指定的电源以避免损坏。
●3. 相关文档
○XME0726
XME0726_用户手册 (HTML)
XME0726_R10 原理图 (PDF)
XME0726_R10 走线长度 (PDF)
XME0726_R10 尺寸 (PDF)
XME0726_R10 尺寸源文件 (DXF)
○Dev_XME0726
Dev_XME0726_R10 原理图 (PDF)
Dev_XME0726_R10 尺寸 (PDF)
Dev_XME0726_R10 尺寸源文件 (DXF)
