PE500 用户手册
微信公众号:
●1. 概述
使用PE500，您可以快速测试、开发和评估Microphase的6*8 XME系列SoM的功能。它为XME系列SoM提供了各种接口，如HDMI TX、Giga ETH、SFP、PCIe 2.0x8等。
目前，它支持XME7035和XME7100。以下内容基于XME7100，除非另有说明。

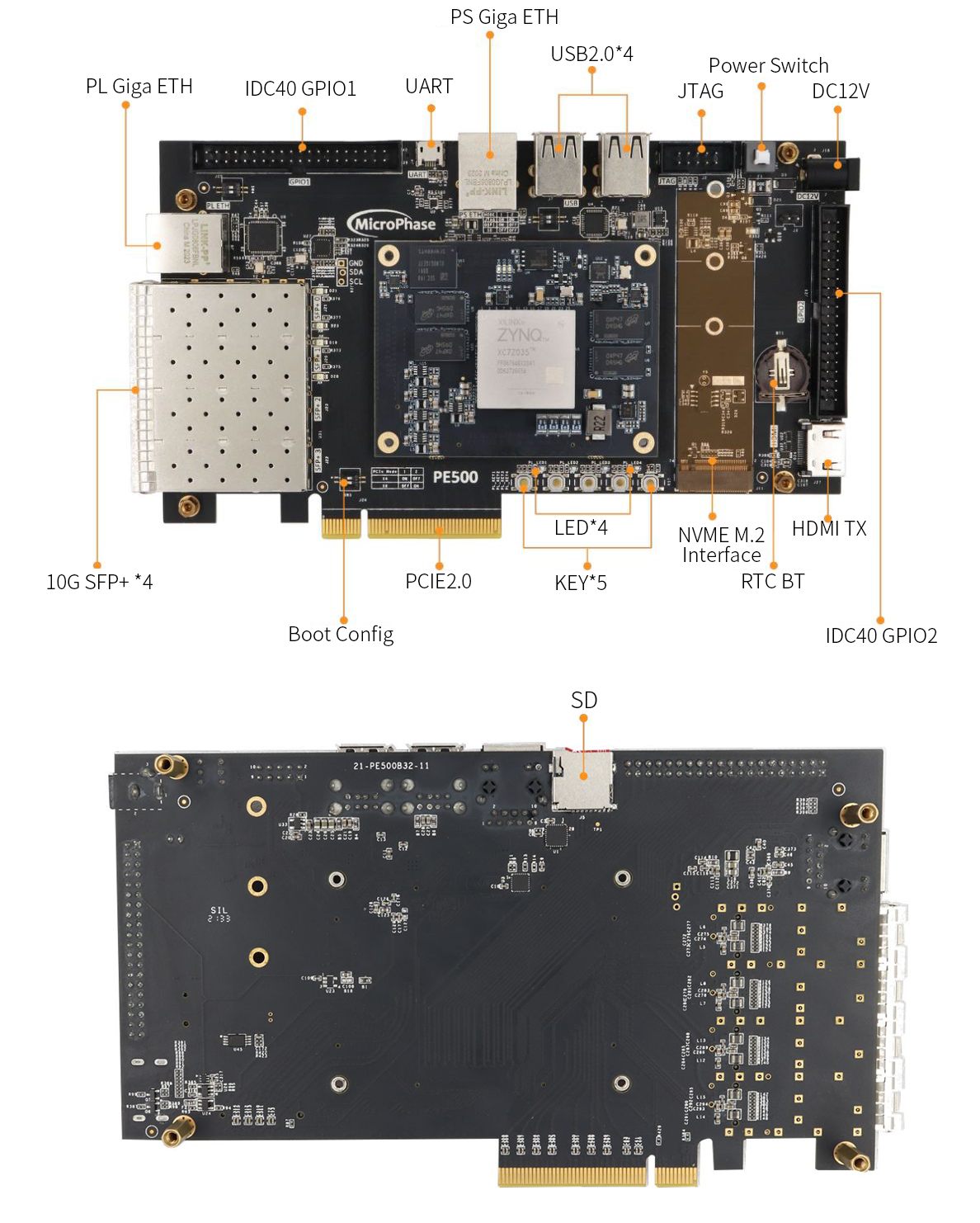

○板卡布局
○资源特性
1个PCIe x8接口
2个千兆以太网接口，1个位于PS，1个位于PL，支持10/100/1000M网络传输速率
4个SFP+接口
1个M.2接口
1个HDMI TX接口
1个Micro-USB UART接口
1个SD卡接口
2个40针扩展端口
1个JTAG调试端口
4个USB2.0接口
1个系统复位键，4个用户按键
4个用户LED
注：因核心板不同，以上接口可能不完全支持，使用时请确认细节。

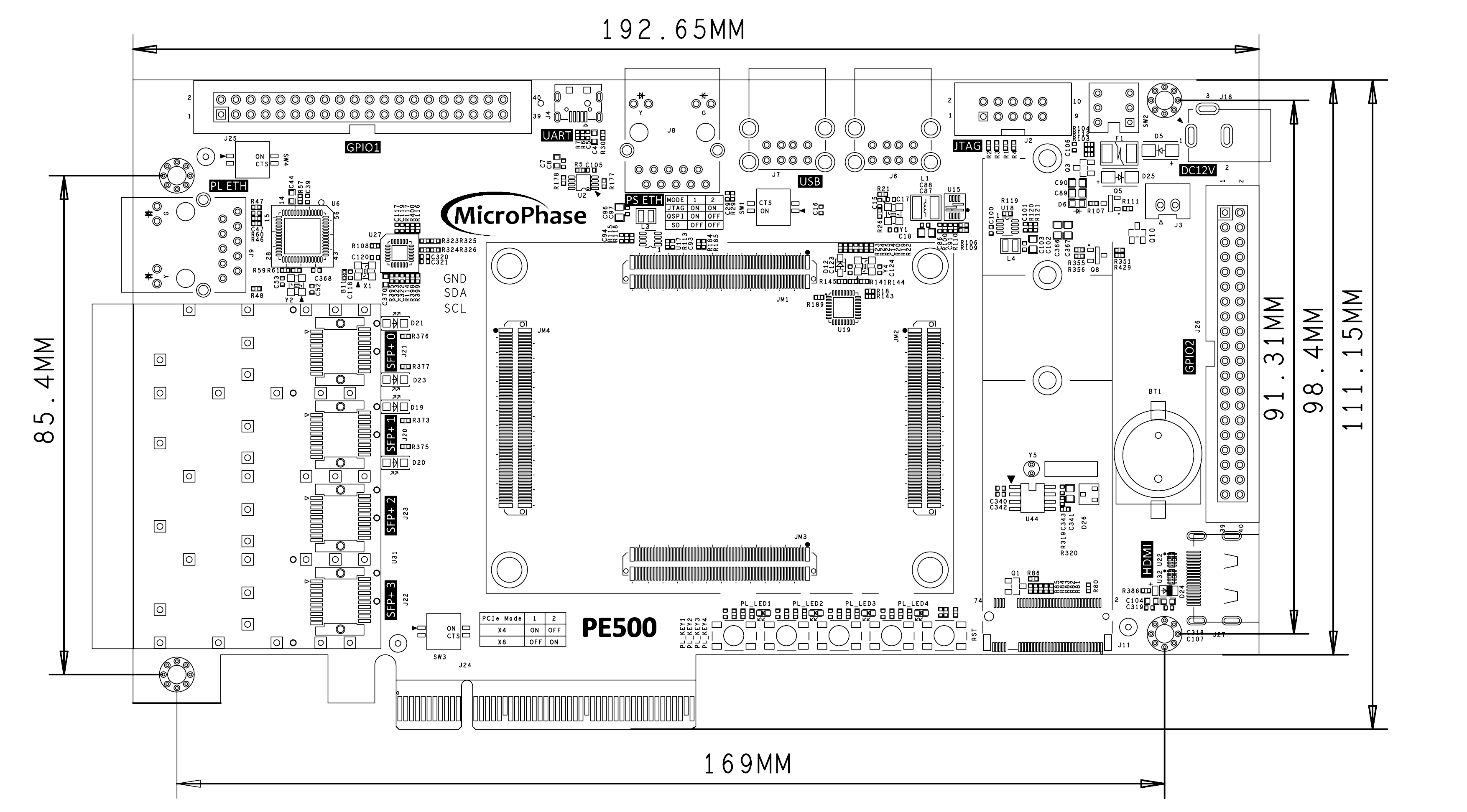

○机械尺寸
○核心板匹配说明
✔️：支持
❌：不支持
⚠️ : 使用需注意
⭐ : 不完全支持
| PE500 | XME7035 | XME7100 |
|---|---|---|
| PCIE 2.0 | ⭐ | ✔️ |
| PS ETH | ✔️ | ✔️ |
| PL ETH | ✔️ | ✔️ |
| HDMI TX | ✔️ | ✔️ |
| 4*SFP+ | ✔️ | ✔️ |
| M.2 Interface | ❌ | ✔️ |
| Micro-USB UART | ✔️ | ✔️ |
| SD | ✔️ | ✔️ |
| 4*USB2.0 | ✔️ | ✔️ |
| GPIO1 | ✔️ | ✔️ |
| GPIO2 | ❌ | ✔️ |
●2. 硬件资源
○千兆以太网
底板提供2个千兆以太网接口。ETH0的PHY IC集成在核心板上，ETH0通过MDI信号与核心板连接。有关 ETH0 PHY 的更多信息，请参考相应的核心板文档。
ETH1的PHY是Marvell Alaska 88E1512，通过RGMII接口与核心板连接。88E1512是一款强大的PHY，支持RGMII到RJ45和SGMII到RJ45，具有MDI/MDIX和10/100/1000 Mbps自动协商功能。

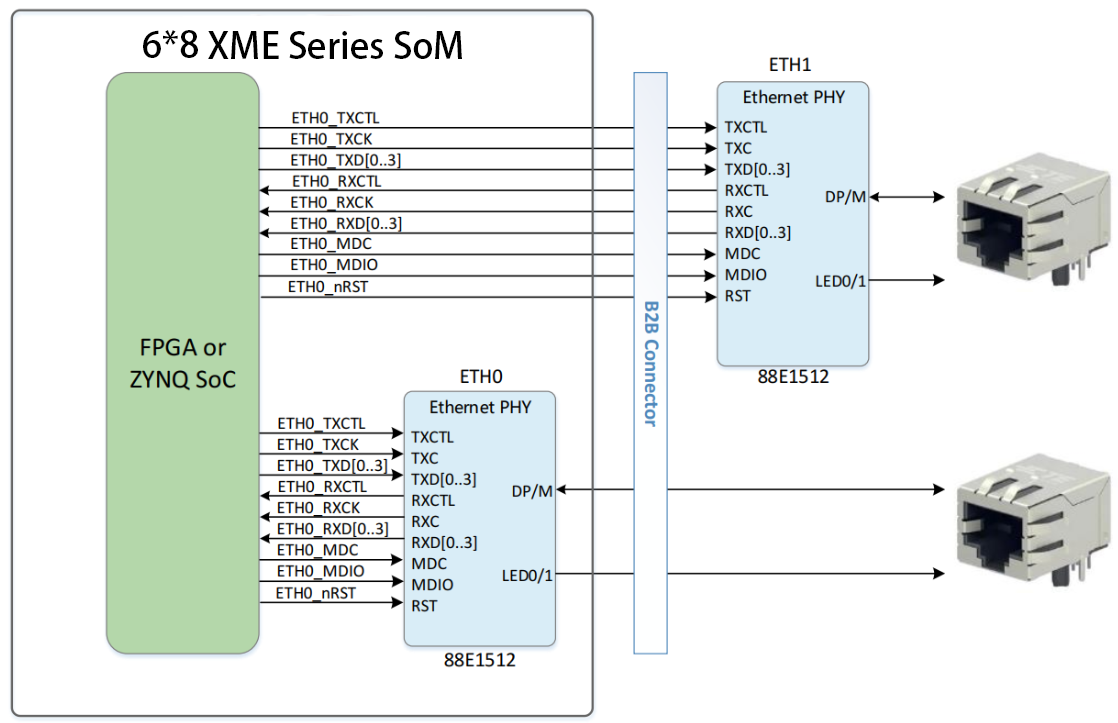

核心板与两个以太网PHY芯片的连接图。
○USB Host
PE500提供四个USB Host。USB 3320集成在核心板上。底板通过一个 USB HUB 芯片 USB2514 扩展了四个 USB Host接口。USB 接口为 TYPE-A，可以连接不同的 USB Slave设备，例如 USB 鼠标、USB 键盘、USB WIFI 等。

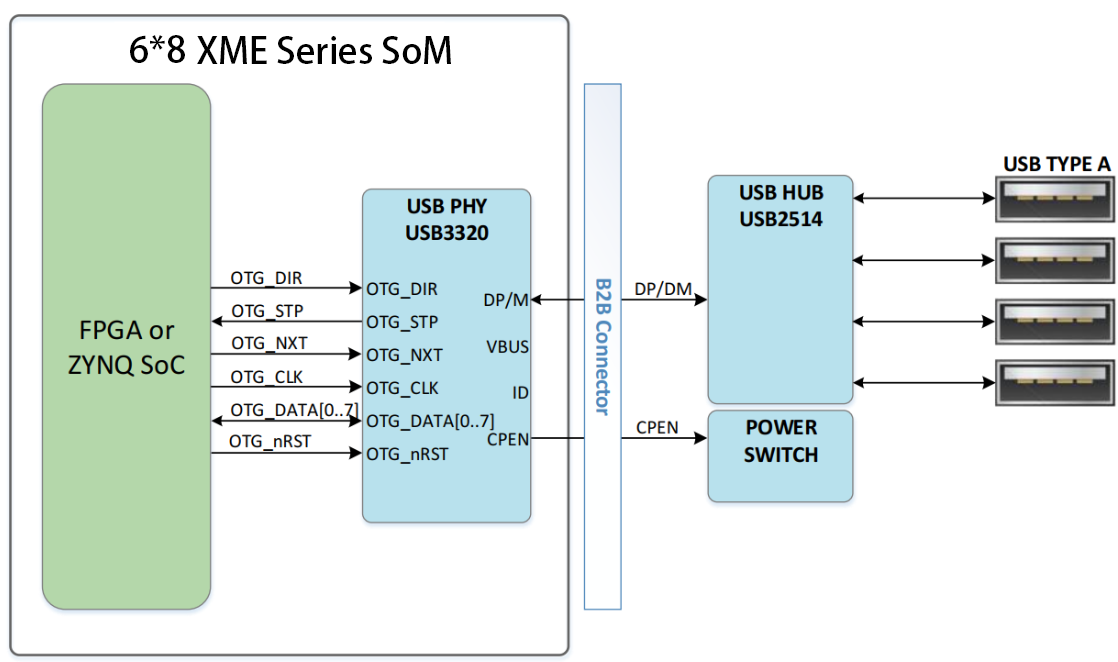

USB Host电路设计的示意图如下所示：
USB与7100的引脚连接分配表如下。
| 信号名称 | FPGA引脚 | 引脚名称 | 说明 |
|---|---|---|---|
| OTG_NRST | E18 | PS_MIO8_500 | OTG复位，低电平有效 |
| OTG_CLK | A14 | PS_MIO36_501 | ULPI时钟输出 |
| OTG_DATA0 | C16 | PS_MIO32_501 | ULPI双向数据0 |
| OTG_DATA1 | G11 | PS_MIO33_501 | ULPI双向数据1 |
| OTG_DATA2 | B11 | PS_MIO34_501 | ULPI双向数据2 |
| OTG_DATA3 | F9 | PS_MIO35_501 | ULPI双向数据3 |
| OTG_DATA4 | A11 | PS_MIO28_501 | ULPI双向数据4 |
| OTG_DATA5 | B9 | PS_MIO37_501 | ULPI双向数据5 |
| OTG_DATA6 | F10 | PS_MIO38_501 | ULPI双向数据6 |
| OTG_DATA7 | C10 | PS_MI039_501 | ULPI双向数据7 |
| OTG_DIR | E15 | PS_MIO29_501 | 控制数据总线方向 |
| OTG_NXT | F14 | PS_MIO31_501 | OTG NXT信号 |
| OTG_STP | A12 | PS_MI030_501 | OTG STP信号 |

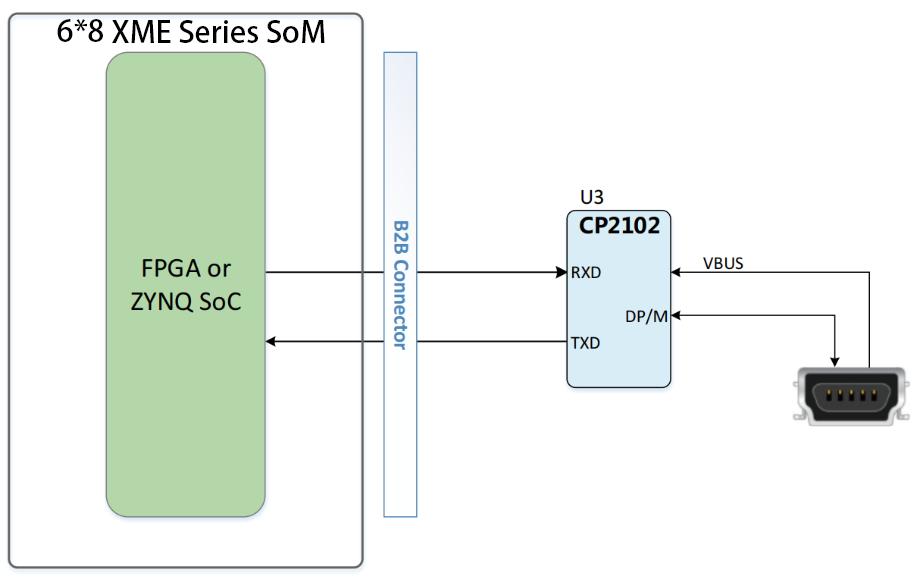

○USB UART
底板提供了一个USB转UART接口，芯片为Silicon Labs CP2102。USB接口为Micro USB。
UART与XME7100的引脚连接分配表如下。
| 信号名称 | FPGA引脚 | 引脚名称 | 说明 |
|---|---|---|---|
| UART_RX | B22 | PS_MIO14_500 | UART接收信号 |
| UART_TX | C22 | PS_MIO15_500 | UART发送信号 |
○JTAG
PE500 提供了 IDC10 JTAG 接口。通过 JTAG 端口，用户可以下载 FPGA 程序、固化 FLASH 程序以及进行在线仿真。JTAG 电路包括二极管保护，以确保 FPGA 信号电压符合要求。然而，我们还是建议用户避免热插拔，以免损坏芯片。
○复位
我们提供了一个按键（K1），可以用作FPGA上运行的设计的“复位”信号。
○Micro SD
PE500提供了一个Micro SD接口，供用户访问SD卡存储器。
SDIO信号与ZYNQ的SDIO连接。Bank 501的VCCIO电压为1.8V，而SD数据电压为3.3V，因此使用TXS02612进行电平转换。

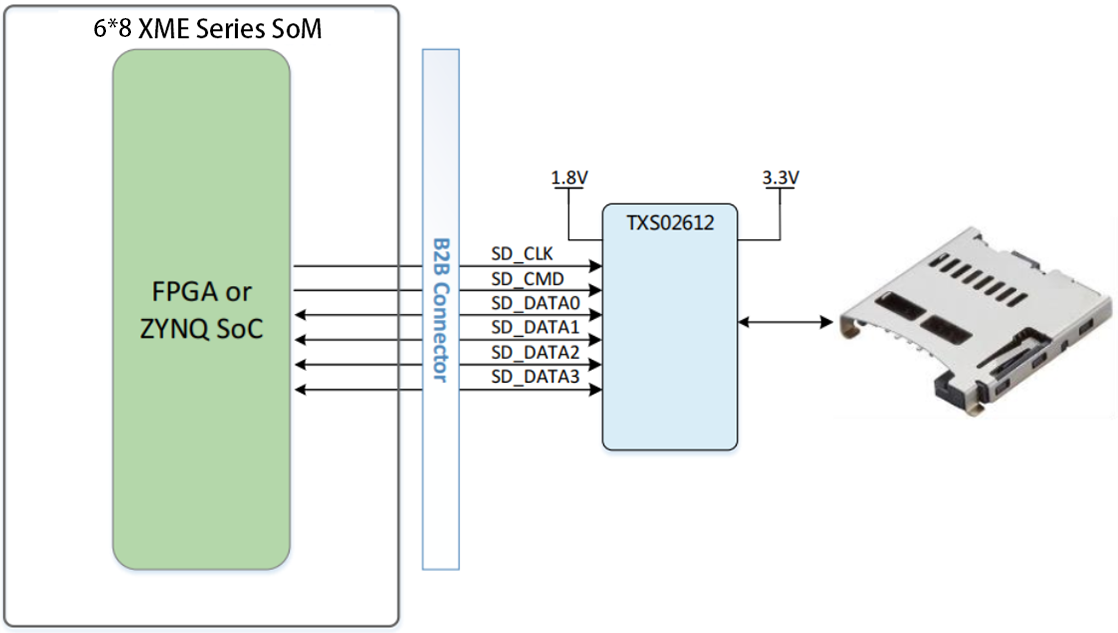

核心板与SD的连接图。
○SFP+
PE500提供四个SFP+接口，每个SFP+使用两个收发器通道。用户可以使用SFP+热插拔光模块进行光纤数据通信。
每个SFP+接口包括以下信号：
收发器：提供一个通道，支持高达10 Gbps的数据传输。
SMBUS (I2C)：3.3V信号，用于模块管理。
控制信号：包括状态控制。
参考时钟：来自底板的125 MHz差分时钟。

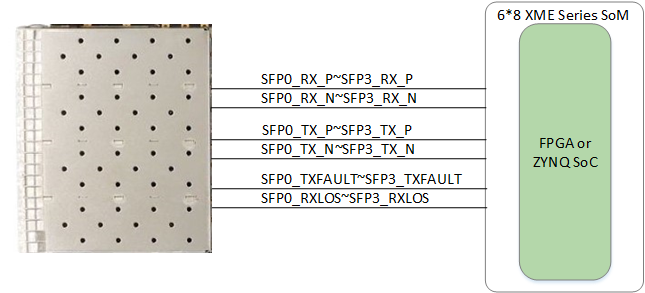

核心板与SFP的连接图。
SFP+与XME7100的引脚连接分配表如下。
| FPGA引脚 | XME7100信号名称 | PE500信号名称 | 说明 |
|---|---|---|---|
| AK2 | MGT109_TX3_P | SFP0_TX_P | ZYNQ/FPGA收发器发送数据 |
| AK1 | MGT109_TX3_N | SFP0_TX_N | ZYNQ/FPGA收发器发送数据 |
| AJ4 | MGT109_TX2_P | SFP1_TX_P | ZYNQ/FPGA收发器发送数据 |
| AJ3 | MGT109_TX2_N | SFP1_TX_N | ZYNQ/FPGA收发器发送数据 |
| AK6 | MGT109_TX1_P | SFP2_TX_P | ZYNQ/FPGA收发器发送数据 |
| AK5 | MGT109_TX1_N | SFP2_TX_N | ZYNQ/FPGA收发器发送数据 |
| AK10 | MGT109_TX0_P | SFP3_TX_P | ZYNQ/FPGA收发器接收数据 |
| AK9 | MGT109_TX0_N | SFP3_TX_N | ZYNQ/FPGA收发器接收数据 |
| AE8 | MGT109_RX3_P | SFP0_RX_P | ZYNQ/FPGA收发器接收数据 |
| AE7 | MGT109_RX3_N | SFP0_RX_N | ZYNQ/FPGA收发器接收数据 |
| AG8 | MGT109_RX2_P | SFP1_RX_P | ZYNQ/FPGA收发器接收数据 |
| AG7 | MGT109_RX2_N | SFP1_RX_N | ZYNQ/FPGA收发器接收数据 |
| AJ8 | MGT109_RX1_P | SFP2_RX_P | ZYNQ/FPGA收发器接收数据 |
| AJ7 | MGT109_RX1_N | SFP2_RX_N | ZYNQ/FPGA收发器接收数据 |
| AH10 | MGT109_RX0_P | SFP3_RX_P | ZYNQ/FPGA收发器接收数据 |
| AH9 | MGT109_RX0_N | SFP3_RX_N | ZYNQ/FPGA收发器接收数据 |
| AD16 | B10_L18_P | SFP0_TXDISABLE | Tx_Disable，上拉，高电平时关闭发送 |
| AF12 | B10_L7_N | SFP0_RXLOS | Rx LOS，上拉，高电平表示LOS信号 |
| AH14 | B10_L8_P | SFP1_TXDISABLE | Tx_Disable，上拉，高电平时关闭发送 |
| AH13 | B10_L8_N | SFP1_RXLOS | Rx LOS，上拉，高电平表示LOS信号 |
| AB15 | B10_L22_P | SFP2_TXDISABLE | Tx_Disable，上拉，高电平时关闭发送 |
| AB14 | B10_L22_N | SFP2_RXLOS | Rx LOS，上拉，高电平表示LOS信号 |
| AG12 | B10_L10_P | SFP3_TXDISABLE | Tx_Disable，上拉，高电平时关闭发送 |
| AH12 | B10_L10_N | SFP3_RXLOS | Rx LOS，上拉，高电平表示LOS信号 |
| AC13 | B10_L19_N | SFP0_RS0 | 接收信号检测0，低电平表示检测到有效信号 |
| AE12 | B10_L7_P | SFP0_RS1 | 接收信号检测0，低电平表示检测到有效信号 |
| AD14 | B10_L9_P | SFP1_RS0 | 接收信号检测0，低电平表示检测到有效信号 |
| AD13 | B10_L9_N | SFP1_RS1 | 接收信号检测1，低电平表示检测到有效信号 |
| AJ15 | B10_L5_P | SFP1_SCL | SMBUS (I2C) 时钟信号 |
| AK15 | B10_L5_N | SFP1_SDA | SMBUS (I2C) 数据信号 |
| AD15 | B10_L18_N | SFP0_SCL | SMBUS (I2C) 时钟信号 |
| AC14 | B10_L19_P | SFP0_SDA | SMBUS (I2C) 数据信号 |
| AJ14 | B10_L3_P | SFP1_LED1 | SFP状态LED |
| AJ13 | B10_L3_N | SFP1_LED2 | SFP状态LED |
| AB12 | B10_L21_P | SFP0_LED1 | SFP状态LED |
| AC12 | B10_L21_N | SFP0_LED2 | SFP状态LED |

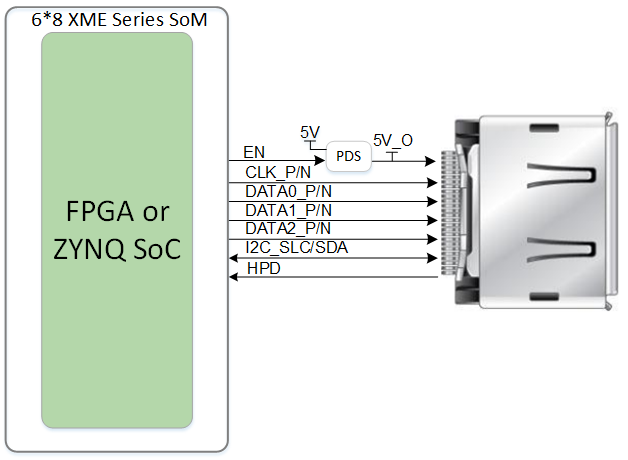

○HDMI
一个 HDMI 视频输出接口可以实现 720P 图像以及视频输出。

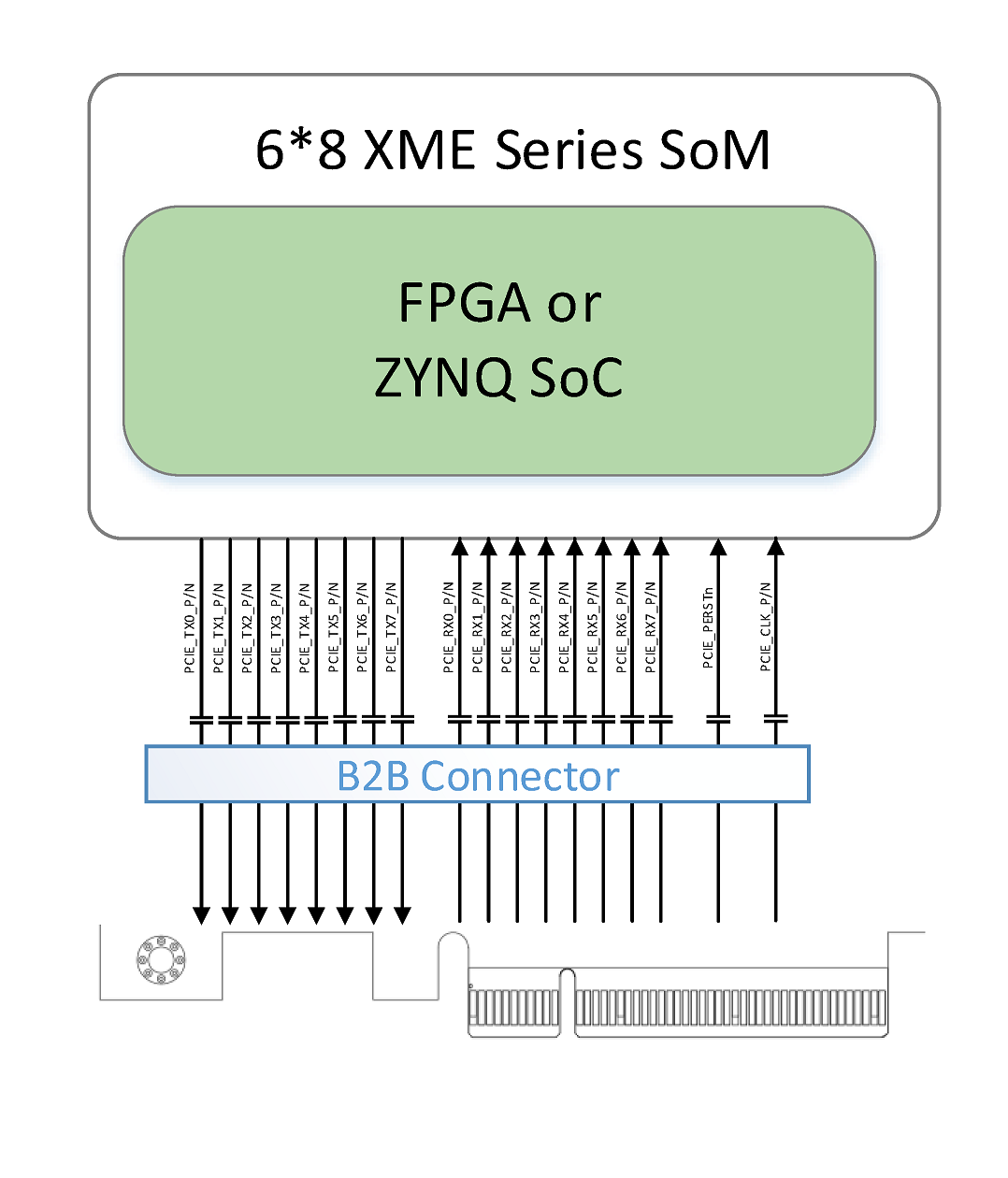

○PCIe
PE500底板是一个标准的PCI-Express卡。其机械尺寸符合PCIe卡电气规范。它设计为标准PCIe x8插槽卡，通过PCIe金手指支持八个TX和RX通道。每个通道的最大通信速率可达5 Gbps，满足PCIe Gen2数据传输要求。PCIe 参考时钟由 PCIe ROOT 设备（通常是 PC）的 PCIe 插槽提供给开发板，参考时钟频率为 100MHz。
○LED
PE500包括五个LED，一个电源指示灯和四个由PL控制的用户LED。当FPGA的相应引脚处于低电平时，LED点亮。
| 位置 | 信号名称 | 引脚编号 |
|---|---|---|
| D8 | PL_LED1 | AB21 |
| D11 | PL_LED2 | AB22 |
| D10 | PL_LED3 | AG22 |
| D9 | PL_LED4 | AH22 |
○按键
我们提供了四个按键供用户使用。按下按键时，FPGA的相应引脚将处于低电平。
| 位置 | 信号名称 | 引脚编号 |
|---|---|---|
| K5 | PL_KEY1 | AJ20 |
| K4 | PL_KEY2 | AK20 |
| K3 | PL_KEY3 | AK17 |
| K2 | PL_KEY4 | AK18 |
○GPIO
载板提供两个IDC40 GPIO扩展端口，JP1和JP2，允许连接Microphase技术模块或其他外设。使用IO时，请确保连接信号的电压一致。
JP1:
| 引脚 | 信号名称 | 引脚编号 | 引脚 | 信号名称 | 引脚编号 |
|---|---|---|---|---|---|
| 1 | GPIO1_0P | AF15 | 2 | GPIO1_0N | AG15 |
| 3 | GPIO1_1P | AF14 | 4 | GPIO1_1N | AG14 |
| 5 | GPIO1_2P | AE13 | 6 | GPIO1_2N | AF13 |
| 7 | GPIO1_3P | AB17 | 8 | GPIO1_3N | AB16 |
| 9 | GPIO1_4P | AE16 | 10 | GPIO1_4N | AE15 |
| 11 | VCC_5V | - | 12 | GND | - |
| 13 | GPIO1_5P | AE18 | 14 | GPIO1_5N | AE17 |
| 15 | GPIO1_6P | AC17 | 16 | GPIO1_6N | AC16 |
| 17 | GPIO1_7P | AH19 | 18 | GPIO1_7N | AJ19 |
| 19 | GPIO1_8P | Y22 | 20 | GPIO1_8N | Y23 |
| 21 | GPIO1_9P | AD21 | 22 | GPIO1_9N | AE21 |
| 23 | GPIO1_10P | AF19 | 24 | GPIO1_10N | AG19 |
| 25 | GPIO1_11P | AA22 | 26 | GPIO1_11N | AA23 |
| 27 | GPIO1_12P | AE22 | 28 | GPIO1_12N | AF22 |
| 29 | VCC_3V3 | - | 30 | GND | - |
| 31 | GPIO1_13P | AD23 | 32 | GPIO1_13N | AE23 |
| 33 | GPIO1_14P | AC22 | 34 | GPIO1_14N | AC23 |
| 35 | GPIO1_15P | AF23 | 36 | GPIO1_15N | AF24 |
| 37 | GPIO1_16P | AC24 | 38 | GPIO1_16N | AD24 |
| 39 | GPIO1_17P | AA24 | 40 | GPIO1_17N | AB24 |
JP2:
| 引脚 | 信号名称 | 引脚编号 | 引脚 | 信号名称 | 引脚编号 |
|---|---|---|---|---|---|
| 1 | GPIO2_0P | R27 | 2 | GPIO2_0N | T27 |
| 3 | GPIO2_1P | U25 | 4 | GPIO2_1N | V26 |
| 5 | GPIO2_2P | T29 | 6 | GPIO2_2N | U29 |
| 7 | GPIO2_3P | U22 | 8 | GPIO2_3N | V22 |
| 9 | GPIO2_4P | P30 | 10 | GPIO2_4N | R30 |
| 11 | VCC_5V | - | 12 | GND | - |
| 13 | GPIO2_5P | N29 | 14 | GPIO2_5N | P29 |
| 15 | GPIO2_6P | T30 | 16 | GPIO2_6N | U30 |
| 17 | GPIO2_7P | R28 | 18 | GPIO2_7N | T28 |
| 19 | GPIO2_8P | W25 | 20 | GPIO2_8N | W26 |
| 21 | GPIO2_9P | U24 | 22 | GPIO2_9N | V24 |
| 23 | GPIO2_10P | R25 | 24 | GPIO2_10N | R26 |
| 25 | GPIO2_11P | U26 | 26 | GPIO2_11N | U27 |
| 27 | GPIO2_12P | P23 | 28 | GPIO2_12N | P24 |
| 29 | VCC_3V3 | - | 30 | GND | - |
| 31 | GPIO2_13P | T22 | 32 | GPIO2_13N | T23 |
| 33 | GPIO2_14P | N26 | 34 | GPIO2_14N | N27 |
| 35 | GPIO2_15P | P25 | 36 | GPIO2_15N | P26 |
| 37 | GPIO2_16P | R22 | 38 | GPIO2_16N | R23 |
| 39 | GPIO2_17P | T24 | 40 | GPIO2_17N | T25 |
○电源

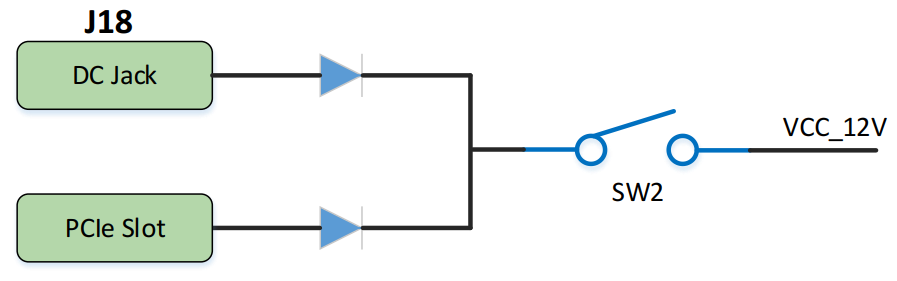

开发板需要DC12V电源。请使用指定的电源以避免损坏。开发板还支持通过PCle接口供电。电源结构如下。
●3. 相关文档
○PE500
PE500_R10 原理图 (PDF)
PE500_R10 尺寸图 (PDF)
PE500_R10 板源文件 (Brd)
○Microphase的6*8 XME系列SoM
XME7035 用户手册(HTML)
XME7100 用户手册(HTML)
