XME0726 用户手册

[English]

开发环境：

赛灵思Vivado 2018.3

https://www.xilinx.com

微信公众号：

../../_images/vx.png

●1. 概述

XME0726 是微相科技基于 Xilinx Zynq-SoC（XC7Z010 或 XC7Z020）开发的系统模块。

它集成了 1GB DDR3 RAM、32MB SPI 闪存、千兆以太网 PHY 收发器以及大量通过高速连接器扩展的可配置 I/O。模块尺寸仅为 4.5 x 3.5cm，小巧灵活，适用于广泛的应用场景。

核心板在 PL 侧扩展了 120 个单端 IO（XC7Z010版本为96个），可配置为 60 对差分 IO，IO 电压均可调；PS 侧有 32 个 IO 和一个千兆以太网 PHY，FPGA 引脚到连接器的走线经过等长差分处理，单端阻抗为 50 欧姆，差分阻抗为 100 欧姆。这对于高速信号传输应用场景非常重要。

○板卡布局

../../_images/layout1.png

○资源特性

  • Xilinx Zynq™ XC7Z010-1CLG400C（仅 7010 版本），
    Xilinx Zynq™ XC7Z020-2CLG400C（仅 7020 版本）。

  • DDR3：PS 1GB DDR3 RAM。

  • 闪存：256Mbit QSPI 闪存。

  • LED：1 个电源 LED，1个FPGA 配置状态指示灯；
         1 个 PS 用户 LED。

  • MIO：32 个 MIO，8 个 IO 为 3.3V，24 个 IO 为 1.8V。

  • PL GPIO：120 个，电压可调，60 对 LVDS。

  • 千兆以太网：10/100/1000M 自适应

  • USB 主机：USB2.0 PHY（USB3320）

  • 时钟：1 个 33.33MHz 有源晶振为 PS 系统提供稳定时钟。

  • 连接器：2 * 120pin 高速 B2B 连接器

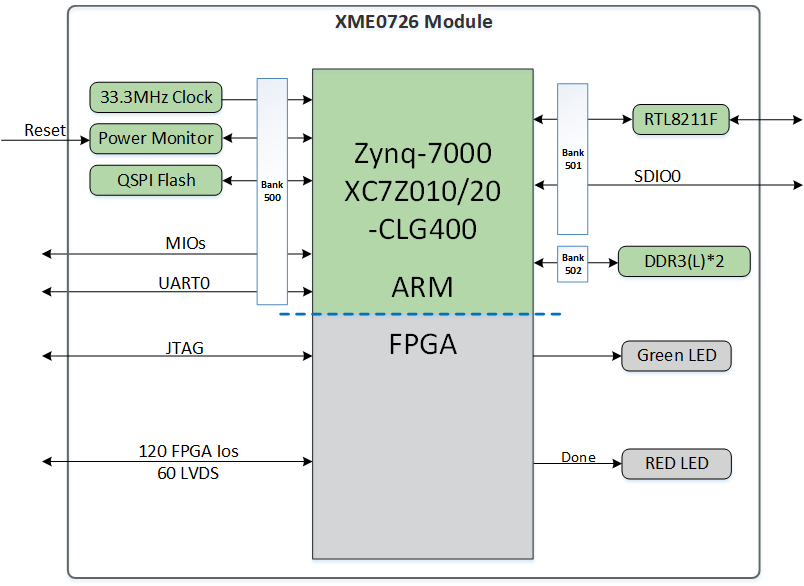

○系统框图

../../_images/block_diagram1.png

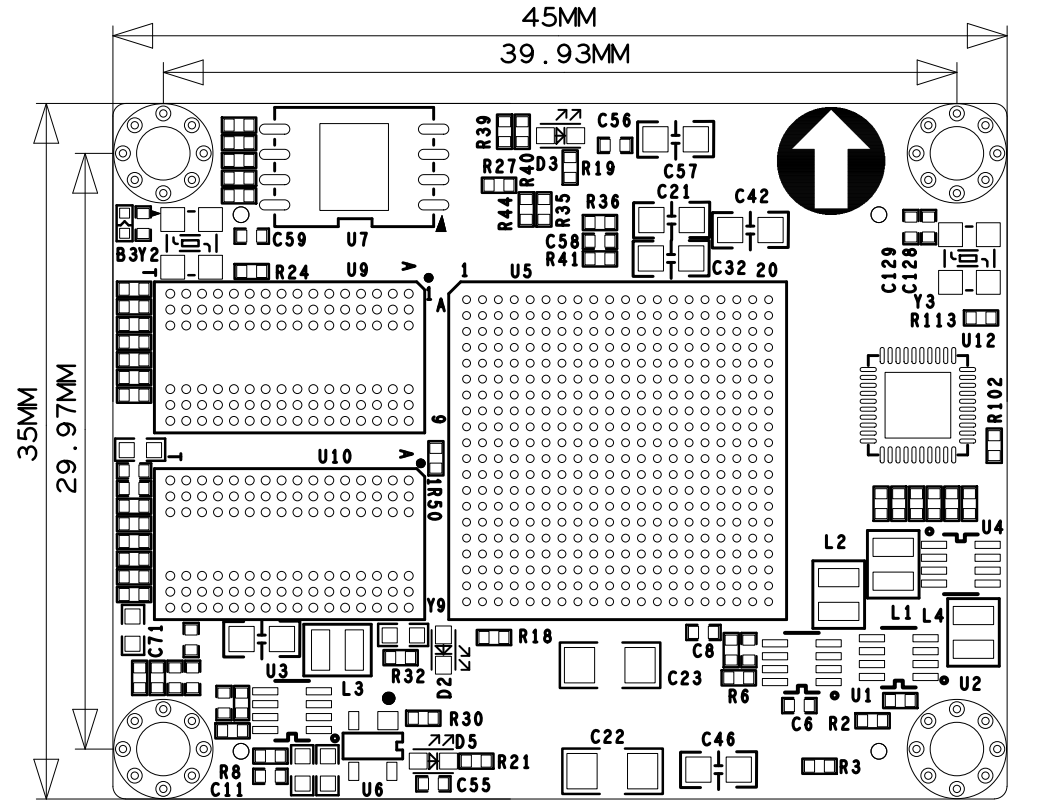

○机械尺寸

../../_images/XME0726_MECH.png

●2. 硬件资源

○FPGA

  • 667 MHz dual-core Cortex-A9 processor

  • DDR3L me mory controller with 8 DMA channels and 4

  • High-Performance AXI3 Slave ports

  • High-bandwidth peripheral controllers: 1G Ethernet, USB 2.0, SDIO

  • Low-bandwidth peripheral controllers: SPI, UART, CAN, I2C

  • Programmable from JTAG, Quad-SPI flash, and microSD card

  • Programmable logic equivalent to Artix-7 FPGA

    LUTs: 17,600 (7010)
         53,200(7020)
    DSP Slices: 80 (7010)
              220 (7020)
    Logic Cells: 28K (7010)
              85K(7020)
    Flip-Flops: 35,200 (7010)
             106,400 (7020)
    Total Block RAM: 2.1Mb (7010)
                    4.9Mb (7020)

  • Analog Mixed Signal (AMS) / XADC: 2x 12 bit, MSPS ADCs with up to 17 Differential Inputs

  • Security: AES & SHA 256b Decryption & Authentication for Secure Programmable Logic Config

○DDR3

该模块使用两个 16 位 DDR3 内存芯片，单个芯片容量为 512MB，两个芯片容量为 1GB。

信号名称 引脚号 信号名称 引脚号
PS_DDR3_A0 N2 PS_DDR3_D9 E3
PS_DDR3_A1 K2 PS_DDR3_D10 G3
PS_DDR3_A2 M3 PS_DDR3_D11 H3
PS_DDR3_A3 K3 PS_DDR3_D12 J3
PS_DDR3_A4 M4 PS_DDR3_D13 H2
PS_DDR3_A5 L1 PS_DDR3_D14 H1
PS_DDR3_A6 L4 PS_DDR3_D15 J1
PS_DDR3_A7 K4 PS_DDR3_D16 P1
PS_DDR3_A8 K1 PS_DDR3_D17 P3
PS_DDR3_A9 J4 PS_DDR3_D18 R3
PS_DDR3_A10 F5 PS_DDR3_D19 R1
PS_DDR3_A11 G4 PS_DDR3_D20 T4
PS_DDR3_A12 E4 PS_DDR3_D21 U4
PS_DDR3_A13 D4 PS_DDR3_D22 U2
PS_DDR3_A14 F4 PS_DDR3_D23 U3
PS_DDR3_BA0 L5 PS_DDR3_D24 V1
PS_DDR3_BA1 R4 PS_DDR3_D25 Y3
PS_DDR3_BA2 J5 PS_DDR3_D26 W1
PS_DDR3_NCAS P5 PS_DDR3_D27 Y4
PS_DDR3_CKE N3 PS_DDR3_D28 Y2
PS_DDR3_CLK_N M2 PS_DDR3_D29 W3
PS_DDR3_CLK_P L2 PS_DDR3_D30 V2
PS_DDR3_NCS N1 PS_DDR3_D31 V3
PS_DDR3_DM0 A1 PS_DDR3_DQS_N0 B2
PS_DDR3_DM1 F1 PS_DDR3_DQS_N1 F2
PS_DDR3_DM2 T1 PS_DDR3_DQS_N2 T2
PS_DDR3_DM3 Y1 PS_DDR3_DQS_N3 W4
PS_DDR3_D0 C3 PS_DDR3_DQS_P0 C2
PS_DDR3_D1 B3 PS_DDR3_DQS_P1 G2
PS_DDR3_D2 A2 PS_DDR3_DQS_P2 R2
PS_DDR3_D3 A4 PS_DDR3_DQS_P3 W5
PS_DDR3_D4 D3 PS_DDR3_NRST B4
PS_DDR3_D5 D1 PS_DDR3_ODT N5
PS_DDR3_D6 C1 PS_DDR3_NRAS P4
PS_DDR3_D7 E1 PS_DDR3_NWE M5
PS_DDR3_D8 E2 ****

○千兆以太网

RTL8211F 芯片支持 10/100/1000M 网络传输速率，并通过 RGMII 接口与 Zynq7000 PS 系统的 MAC 层进行通信。它支持 MDI/MDX 自适应、多种速率自适应、主/从模式自适应，并支持通过 MDIO 总线进行 PHY 寄存器管理。

○JTAG

XME0726 的 JTAG 信号链路连接到扩展连接器。

信号 JM3 引脚号 说明
FPGA_TCK Pin103 输入（3.3V）
FPGA_TDI Pin99 输入（3.3V）
FPGA_TDO Pin101 输出（3.3V）
FPGA_TMS Pin105 输出（3.3V）

○启动配置

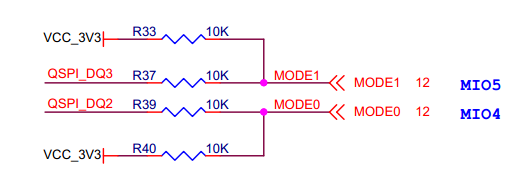

通过配置MODE1(JM3 PIN108)、MODE01(JM3 PIN106)来设置 ZYNQ 启动模式，核心模块 ZYNQ 配置原理图如下所示。

../../_images/BOOT3.png

模式 MODE1（JM3 PIN108） MODE0（JM3 PIN106）
JTAG 连接到 GND 连接到 GND
QSPI NC 连接到 GND
SD NC NC

○Quad-SPI

板载 256M Quad-SPI 闪存 W25Q256FVEI 用于存储初始 FPGA 配置和用户应用程序及数据。

位置 型号 容量 厂商
U7 W25Q256FVEI 256MB Winbond

○时钟

XME0726 核心板为 PS 系统提供 33.3MHz 有源时钟。

PL 部分的时钟可以由 PS 部分的 PLL 生成，或者用户可以通过将外部时钟源连接到模块的专用时钟引脚来将其用作 PL 部分的时钟输入。

位置 信号名称 频率 引脚号
Y2 PS_CLK_33d3 33.333MHz E7

○电源

请注意，XME0726 的电源输入为 +5V。我们建议使用 5V/2A 电源。

模块上电顺序为：1.0V -> 1.8V -> 1.5V -> 3.3V。3.3V 输出将最后上电，同时提供系统电源状态PG信号。

○LED

XME0726 板提供三个 LED，电源指示灯、FPGA 配置状态指示灯和 PS 控制的用户 LED。

LED 信号如下表所述。

LED FPGA 引脚 说明
D5 - 电源 LED
D2 R11 FPGA 配置状态 LED，FPGA 成功配置 LED 点亮
D3 E6 当 Bank500 MIO0 输出为高电平时 LED 点亮

○扩展端口

XME0726 使用两组连接器 JM1 和 JM3 用于 拓展FPGA IO 和以太网接口信号。

2 x AXK5A2137YG，120Pin，0.5mm 间距。

对应的底板连接器可以点击这里购买。

核心板连接器型号 底板连接器型号 制造商 配对高度
AXK5A2137YG AXK6A2337YG Panasonic 3mm

FPGA Bank、IO 数量与 B2B 连接器表

FPGA Bank B2B 连接器 IO 数量 电压 说明
Bank500 JM1 8 3.3V 8个MIO
BANK501 JM1 24 1.8V 24个MIO
Bank35 JM1 48 可调 48 个单端，可配对为 24 对差分对
Bank12 JM3 48 可调 48 个单端，可配对为 24 对差分对
Bank13 JM3 24 可调 24 个单端，可配对为 12 对差分对
XC7Z010版本NC

说明：

  1. Bank35 IO 电平取决于 JM1 Pin29&30 电压输入，输入范围 1.2V~3.3V。

  2. Bank34 IO 电平取决于 JM3 Pin29&30 电压输入，输入范围 1.2V~3.3V。

  3. Bank13 IO 电平取决于 JM3 Pin89&90 电压输入，输入范围 1.2V~3.3V。

  4. MIO8-MIO15（JM1 Pin111-Pin118）、JTAG、RESET（JM1 Pin99~Pin108）电平为 3.3V。

  5. MIO28-MIO51（JM1 Pin81-Pin108）电平为 1.8V。

  6. 请参阅 《XME0726_Pinout_Table》 获取 XME0726 的详细引脚定义。
