XME0720用户手册
开发环境:
赛灵思Vivado 2018.3
微信公众号:
●1. 概述
XME0720是微相科技推出的一款基于Xilinx Zynq-7000的SoC工业级系统模块。 它集成了1GB DDR3 RAM、32MB SPI闪存、8GB eMMC闪存、千兆以太网PHY收发器、USB PHY收发器以及大量可通过高速连接器扩展的可配置I/O。模块尺寸仅为5 x 6厘米，小巧灵活，适用于广泛的应用场景。

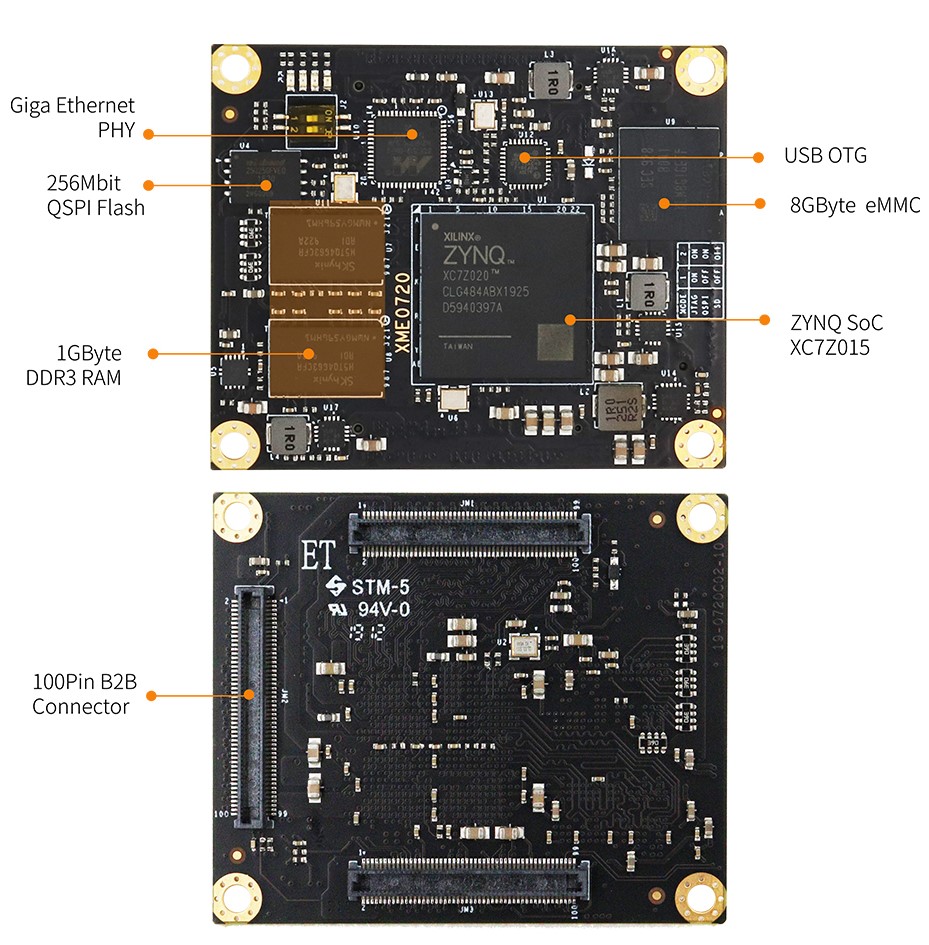

○板卡布局
○资源特性
Xilinx XC7Z020-2CLG484I
DDR3: 1GB DDR3 RAM
Flash: 256Mbit QSPI Flash, 8GB eMMC Flash.
LED: 1个电源 LED,1个FPGA 配置状态指示灯，
2个用户LED, 1个PS侧控制, 1个PL侧控制。
PL GPIO: 164, 144个电压可调的GPIO,
可配置为82对差分对。
Giga ETH: 10/100/1000M自适应。
USB Host: USB2.0 PHY(USB3320)
CLOCK: 1 33.33Mhz 有源晶振为 PS 系统提供稳定的时钟。
1 50Mhz 有源晶振为 PL 逻辑提供额外的时钟信号。
○系统框图

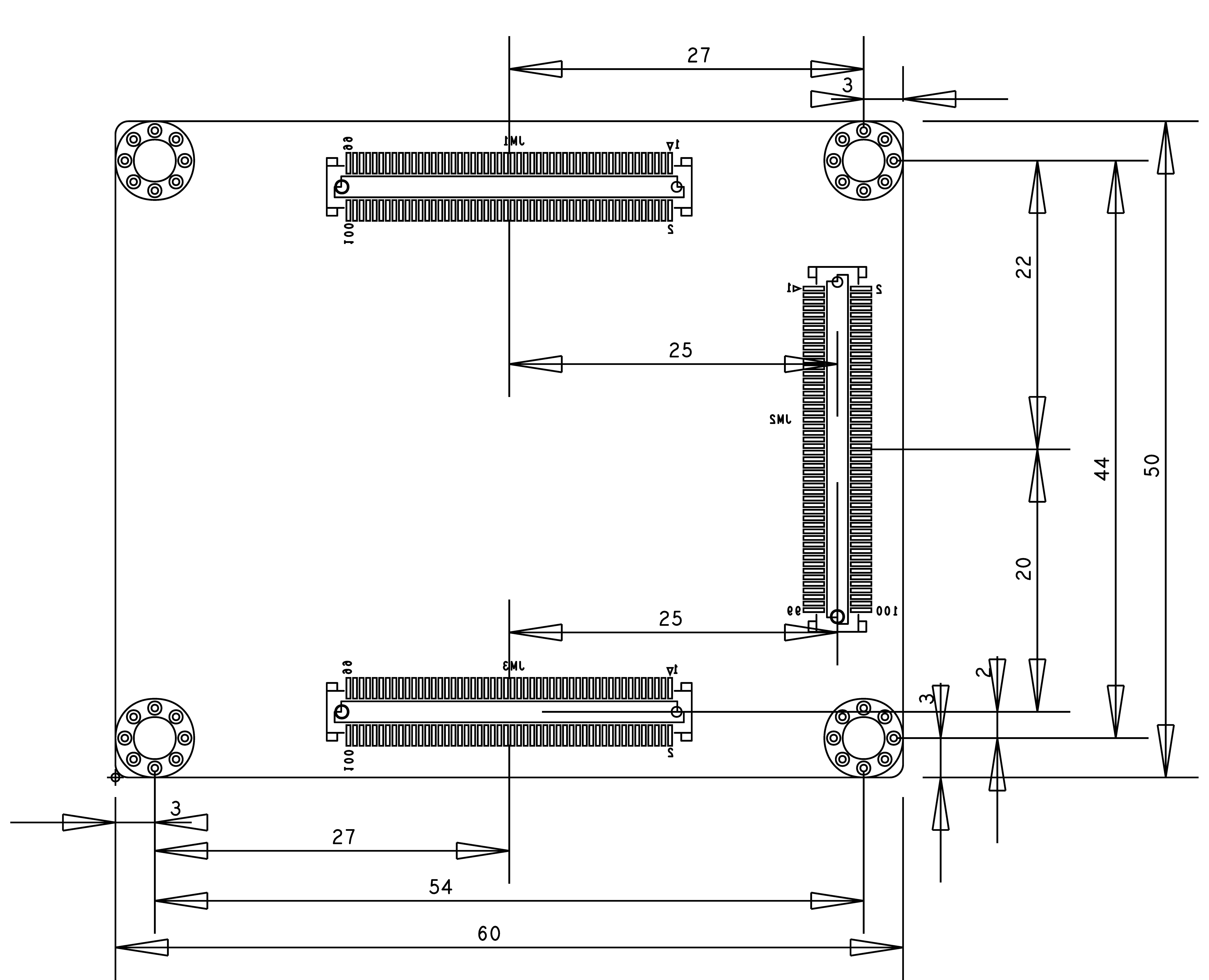

○机械尺寸
●2.硬件资源
○FPGA
667 MHz dual-core Cortex-A9 processor
DDR3L memory controller with 8 DMA channels and 4
High Performance AXI3 Slave ports
High-bandwidth peripheral controllers: 1G Ethernet, USB 2.0, SDIO
Low-bandwidth peripheral controllers: SPI, UART, CAN, I2C
Programmable from JTAG, Quad-SPI flash, and microSD card
Programmable logic equivalent to Artix-7 FPGA
LUTs: 53,200
DSP Slices: 220
Logic Cells:85K
Flip-Flops: 106,400
Total Block RAM: 4.9MbAnalog Mixed Signal (AMS) / XADC: 2x 12 bit, MSPS ADCs with up to 17 Differential Inputs
Security: AES & SHA 256b Decryption & Authentication for Secure Programmable Logic Config
○DDR3
该模块采用两片 16 位 DDR3 内存芯片，组成 32 位位宽，总容量为 1GB。
| Signal Name | PIN Number | Signal Name | PIN Number |
|---|---|---|---|
| PS_DDR3_A0 | M4 | PS_DDR3_D9 | G1 |
| PS_DDR3_A1 | M5 | PS_DDR3_D10 | L1 |
| PS_DDR3_A2 | K4 | PS_DDR3_D11 | L2 |
| PS_DDR3_A3 | L4 | PS_DDR3_D12 | L3 |
| PS_DDR3_A4 | K6 | PS_DDR3_D13 | K1 |
| PS_DDR3_A5 | K5 | PS_DDR3_D14 | J1 |
| PS_DDR3_A6 | J7 | PS_DDR3_D15 | K3 |
| PS_DDR3_A7 | J6 | PS_DDR3_D16 | M1 |
| PS_DDR3_A8 | J5 | PS_DDR3_D17 | T3 |
| PS_DDR3_A9 | H5 | PS_DDR3_D18 | N3 |
| PS_DDR3_A10 | J3 | PS_DDR3_D19 | T1 |
| PS_DDR3_A11 | G5 | PS_DDR3_D20 | R3 |
| PS_DDR3_A12 | H4 | PS_DDR3_D21 | T2 |
| PS_DDR3_A13 | F4 | PS_DDR3_D22 | M2 |
| PS_DDR3_A14 | G4 | PS_DDR3_D23 | R1 |
| PS_DDR3_BA0 | L7 | PS_DDR3_D24 | AA3 |
| PS_DDR3_BA1 | L6 | PS_DDR3_D25 | U1 |
| PS_DDR3_BA2 | M6 | PS_DDR3_D26 | AA1 |
| PS_DDR3_NCAS | P3 | PS_DDR3_D27 | U2 |
| PS_DDR3_CKE | V3 | PS_DDR3_D28 | W1 |
| PS_DDR3_CLK_N | N5 | PS_DDR3_D29 | Y3 |
| PS_DDR3_CLK_P | N4 | PS_DDR3_D30 | W3 |
| PS_DDR3_NCS | P6 | PS_DDR3_D31 | Y1 |
| PS_DDR3_DM0 | B1 | PS_DDR3_DQS_N0 | D2 |
| PS_DDR3_DM1 | H3 | PS_DDR3_DQS_N1 | J2 |
| PS_DDR3_DM2 | P1 | PS_DDR3_DQS_N2 | P2 |
| PS_DDR3_DM3 | AA2 | PS_DDR3_DQS_N3 | W2 |
| PS_DDR3_D0 | D1 | PS_DDR3_DQS_P0 | C2 |
| PS_DDR3_D1 | C3 | PS_DDR3_DQS_P1 | H2 |
| PS_DDR3_D2 | B2 | PS_DDR3_DQS_P2 | N2 |
| PS_DDR3_D3 | D3 | PS_DDR3_DQS_P3 | V2 |
| PS_DDR3_D4 | E3 | PS_DDR3_NRST | F3 |
| PS_DDR3_D5 | E1 | PS_DDR3_ODT | P5 |
| PS_DDR3_D6 | F2 | PS_DDR3_NRAS | R5 |
| PS_DDR3_D7 | F1 | PS_DDR3_NWE | R4 |
| PS_DDR3_D8 | G2 |
○Giga ETH
88E1512 芯片支持 10/100/1000M 网络传输速率，并通过 RGMII 接口与 Zynq7000 PS 系统的 MAC 层通信。它具有 MDI/MDX 自动交叉、多速率自动协商以及主/从配置功能。此外，它还支持通过 MDIO 总线管理 PHY 寄存器，并通过 IEEE 802.3az 能效以太网 (EEE) 提供先进的节能功能。88E1512 针对低功耗进行了优化，并为高速网络应用提供了强大的性能。
○USB Host
板载的 USB2.0 收发器为 USB3320C-EZK，支持 ULPI 标准接口。它与 ZYNQ 的总线接口连接，以实现高速 USB2.0 主机模式的数据通信。
○eMMC
该模块包含一个 8GB eMMC 接口（PS_SDIO1），用于系统文件或数据存储。它还可以与 QSPI 闪存一起作为辅助启动设备。该接口信号连接到 PS BANK501 MIO[46-51]。
| Signal Name | Pin Name | Pin Number |
|---|---|---|
| PS_MIO48_501 | MMC_CLK | D11 |
| PS_MIO47_501 | MMC_CMD | B10 |
| PS_MIO46_501 | MMC_DATA0 | D12 |
| PS_MIO49_501 | MMC_DATA1 | C14 |
| PS_MIO50_501 | MMC_DATA2 | D13 |
| PS_MIO51_501 | MMC_DATA3 | C10 |
○JTAG
XME0720 的 JTAG 信号连接到扩展口上，该端口还提供了一个3.3V的JTAG VREF电压输出信号。
| Signal | JM3 Pin Number | Explain |
|---|---|---|
| VCC_3V3 | 13 | 模块电压输出，JTAG参考电压 |
| FPGA_TDI | 21 | Input (3.3V) |
| FPGA_TDO | 17 | Output (3.3V) |
| FPGA_TCK | 15 | Input (3.3V) |
| FPGA_TMS | 23 | Input (3.3V) |
| GND | 19 | 连接到模块的GND信号 |
○启动配置
通过核心模块上的开关(SW4)来配置ZYNQ启动模式。
○Quad-SPI Flash
板载256M Quad-SPI Flash 存储器W25Q256FVEI用于存储初始 FPGA 配置、用户应用程序及数据。
| Position | Model | Capacity | Factory |
|---|---|---|---|
| U4 | W25Q256FVEI | 256 Byte | Winbond |
○Clock
XME0720核心板提供一路33.3Mhz有源时钟给PS以及一路50Mhz有源时钟给PL。
| Position | Signal Name | Frequency | Pin Number/Pin Name |
|---|---|---|---|
| U2 | PS_CLK_33d3 | 33.333Mhz | PS_CLK_500 |
| U6 | PL_CLK_50M | 50Mhz | Y9 |
○Power
XME0720支持宽电源输入(5V~15V)，推荐设计使用电源输入+12V。
模块上电后，按顺序级联，以 1.0V->1.8V->1.5V->3.3V的顺序完成上电过程。3.3V最后上电，同时提供系统电源状态PG信号。
○LED
XME0720 开发板包含四个 LED 指示灯：电源指示灯、FPGA 配置状态指示灯、PL 控制的用户 LED 以及 PS 控制的用户 LED。
LED 信号描述如下表所示。
| LED | FPGA Pin/ FPGA Name |
Note |
|---|---|---|
| D4 | -- | 电源指示灯 |
| D1 | T12/DONE_0 | FPGA 配置状态指示灯，在 FPGA 配置成功后点亮。 |
| D2 | G6/PS_MIO0_500 | 当FPGA的PS_MIO0_500为高电平的时候LED灯点亮。 |
| D3 | R7 | 当FPGA的R7为高电平的时候LED灯点亮。 |
○拓展口
XME0720 使用三组连接器 JM1、JM2 和 JM3，用于拓展 FPGA IO 和以太网接口的信号。
3 x QT50A01-29200-7H, 100Pin, 0.5mm 间距。
| 核心板连接器型号 | 底板连接器型号 | 厂商 |
|---|---|---|
| QT50A01-29200-7H | QT51A01-38200-7H | FOXCONN |
Description:
Bank34 IO 电平取决于 JM1 Pin11,13 的电压输入, 输入范围为1.2V-3.3V.
Bank35 IO level depends on JM2 Pin91,93 的电压输入, 输入范围为1.2V-3.3V.
SD Signal (JM3 Pin73,75,77-Pin85) 为 1.8V.
MIO9-MIO13, UART, JTAG, RESET l为 3.3V.
请参阅《XME0720_Pinout_Table_R10》 以获取详细的引脚定义信息。
XME0720 仅兼容旧版本（黑色连接器版本）PE100 和 PE300 。在购买配套的底板时，请咨询销售人员以确认库存中是否有此版本
