XME7035 用户手册
开发环境:
赛灵思Vivado 2021.1
微信公众号:

●1. 概述
XME7035 是微相科技基于 Xilinx Zynq-SoC 的工业级系统模块。可根据需求定制,定制需求可能需要满足最小订单量,请联系我们的销售团队获取更多信息:sales@microphase.cn。
该模块集成了 4 个 DDR3 SDRAM 芯片,其中两个形成一个 32 位数据总线,容量为 8Gbit。PS与 DDR3 之间的数据读写时钟频率最高可达 533MHz,PL与 DDR3 之间的数据读写时钟频率最高可达 800MHz,能够满足系统对高带宽数据处理的需求。同时,核心板上集成了 REALTEK RTL8211F 千兆以太网 PHY 芯片,用户可以轻松实现以太网相关应用。
核心板有 138 个单端 IO(可配置为 69 对差分对),IO 电压均可调,8 对 GTX 高速 RX/TX 对,FPGA Pin到连接器的走线都做了等长差分处理,阻抗单端50欧姆,差分100欧姆。
○板卡布局

○资源特性
Xilinx Zynq™ XC7Z035-FFG676 Soc
DDR3:PS 8Gbit DDR3 RAM,32 位;
PL 8Gbit DDR3 RAM,32 位闪存:256Mbit QSPI 闪存,8GB eMMC 闪存。
LED:1 个电源 LED,1个FPGA 配置状态指示灯;
2 个用户 LED,1 个由 PS 控制,1 个由 PL 控制。GTX:8
MIO:21 个 MIO,3 个 IO 为 3.3V,18 个 IO 为 1.8V
PL GPIO:138 个,电压均可调,46HP BANK,92 HR BANK,
共可配置为 69 对差分对连接器:3 x 120pin 高速 B2B 连接器

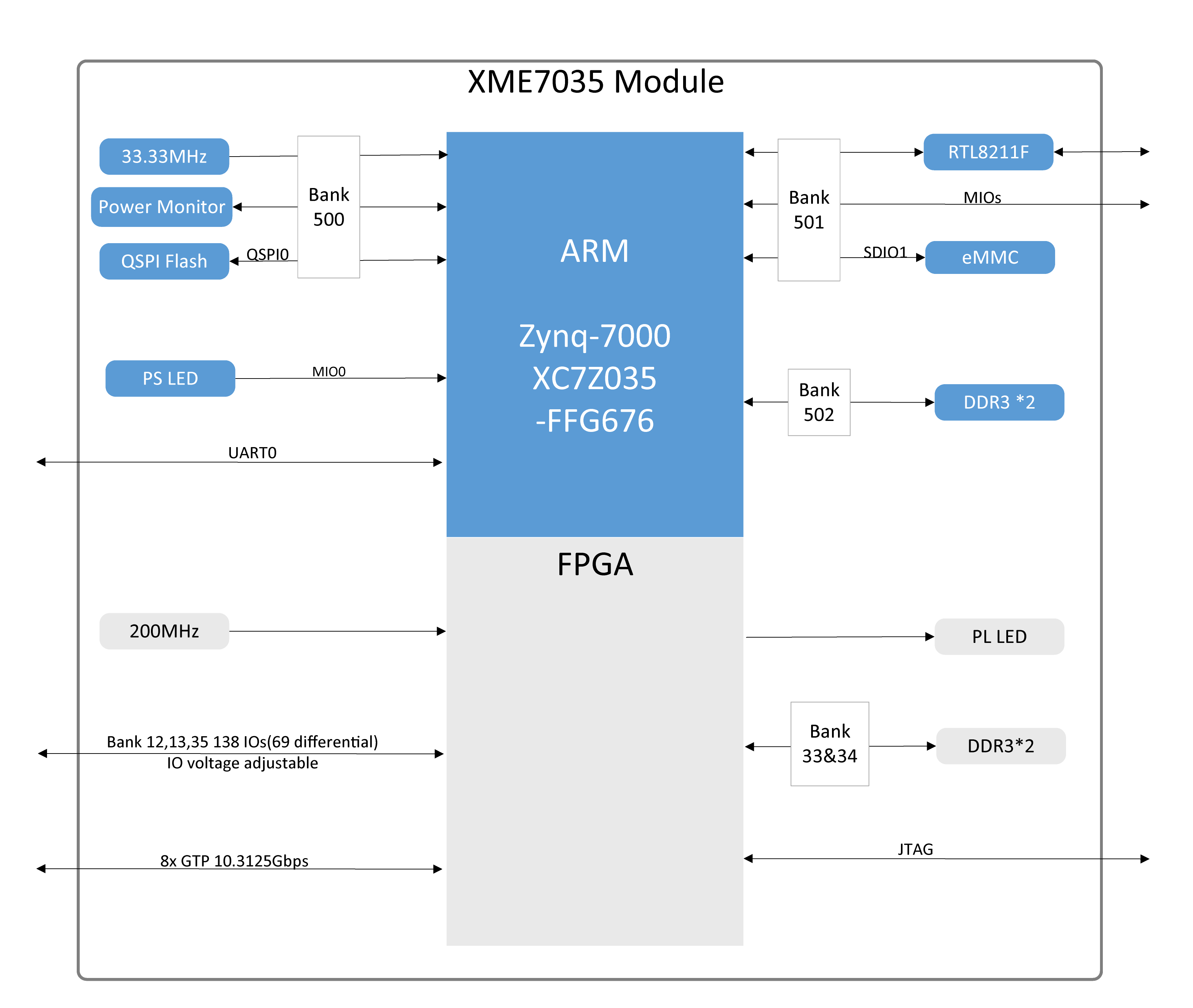

○框图

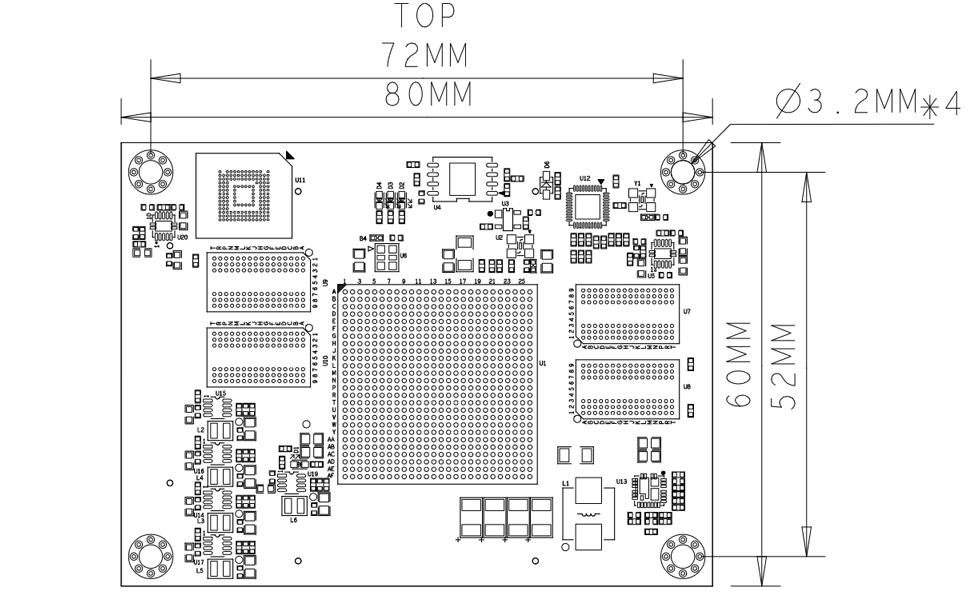

○机械尺寸

●2. 硬件资源
○FPGA
Up to 1GHz MHz dual-core Cortex-A9 processor
DDR3L memory controller with 8 DMA channels and 4
High Performance AXI3 Slave ports
High-bandwidth peripheral controllers: 1G Ethernet, USB 2.0, SDIO
Low-bandwidth peripheral controllers: SPI, UART, CAN, I2C
Programmable from JTAG, Quad-SPI flash, and microSD card
Programmable logic equivalent to Kintex-7 FPGA
LUTs: 171,900
DSP Slices: 900
Logic Cells: 275K
Flip-Flops: 343,800
Total Block RAM: 17.6Mb
Analog Mixed Signal (AMS) / XADC: 2x 12 bit, MSPS ADCs with up to 17 Differential Inputs
Security: AES & SHA 256b Decryption & Authentication for Secure Programmable Logic Configs
○DDR3
模块的 PS 有两个 16 位 DDR3 内存芯片,单个芯片容量为 512MB,两个芯片容量为 1GB。
| 信号名称 | 引脚号 | 信号名称 | 引脚号 |
|---|---|---|---|
| PS_DDR3_A0 | K22 | PS_DDR3_D9 | L23 |
| PS_DDR3_A1 | K20 | PS_DDR3_D10 | M26 |
| PS_DDR3_A2 | N21 | PS_DDR3_D11 | K23 |
| PS_DDR3_A3 | L22 | PS_DDR3_D12 | M25 |
| PS_DDR3_A4 | M20 | PS_DDR3_D13 | N24 |
| PS_DDR3_A5 | N22 | PS_DDR3_D14 | M24 |
| PS_DDR3_A6 | L20 | PS_DDR3_D15 | N23 |
| PS_DDR3_A7 | J21 | PS_DDR3_D16 | R26 |
| PS_DDR3_A8 | T20 | PS_DDR3_D17 | P24 |
| PS_DDR3_A9 | U20 | PS_DDR3_D18 | N26 |
| PS_DDR3_A10 | M22 | PS_DDR3_D19 | P23 |
| PS_DDR3_A11 | H21 | PS_DDR3_D20 | T24 |
| PS_DDR3_A12 | P20 | PS_DDR3_D21 | T25 |
| PS_DDR3_A13 | J20 | PS_DDR3_D22 | T23 |
| PS_DDR3_A14 | R20 | PS_DDR3_D23 | R23 |
| PS_DDR3_BA0 | U22 | PS_DDR3_D24 | V24 |
| PS_DDR3_BA1 | T22 | PS_DDR3_D25 | U26 |
| PS_DDR3_BA2 | R22 | PS_DDR3_D26 | U24 |
| PS_DDR3_NCAS | Y23 | PS_DDR3_D27 | U25 |
| PS_DDR3_CKE | U21 | PS_DDR3_D28 | W26 |
| PS_DDR3_CLK_N | P21 | PS_DDR3_D29 | Y25 |
| PS_DDR3_CLK_P | R21 | PS_DDR3_D30 | Y26 |
| PS_DDR3_NCS | Y21 | PS_DDR3_D31 | W23 |
| PS_DDR3_DM0 | G24 | PS_DDR3_DQS_N0 | G25 |
| PS_DDR3_DM1 | K25 | PS_DDR3_DQS_N1 | L25 |
| PS_DDR3_DM2 | P26 | PS_DDR3_DQS_N2 | R25 |
| PS_DDR3_DM3 | V26 | PS_DDR3_DQS_N3 | W25 |
| PS_DDR3_D0 | J26 | PS_DDR3_DQS_P0 | H24 |
| PS_DDR3_D1 | F25 | PS_DDR3_DQS_P1 | L24 |
| PS_DDR3_D2 | J25 | PS_DDR3_DQS_P2 | P25 |
| PS_DDR3_D3 | G26 | PS_DDR3_DQS_P3 | W24 |
| PS_DDR3_D4 | H26 | PS_DDR3_NRST | H22 |
| PS_DDR3_D5 | H23 | PS_DDR3_ODT | Y22 |
| PS_DDR3_D6 | J24 | PS_DDR3_NRAS | V23 |
| PS_DDR3_D7 | J23 | PS_DDR3_nWE | V22 |
| PS_DDR3_D8 | K26 |
模块的 PL 有两个 16 位 DDR3 内存芯片,单个芯片容量为 512MB,两个芯片容量为 1GB。
| 信号名称 | 引脚号 | 信号名称 | 引脚号 |
|---|---|---|---|
| PL_DDR3_A0 | E5 | PL_DDR3_D9 | J1 |
| PL_DDR3_A1 | A8 | PL_DDR3_D10 | H1 |
| PL_DDR3_A2 | E6 | PL_DDR3_D11 | H3 |
| PL_DDR3_A3 | B6 | PL_DDR3_D12 | H4 |
| PL_DDR3_A4 | A7 | PL_DDR3_D13 | G1 |
| PL_DDR3_A5 | A3 | PL_DDR3_D14 | L3 |
| PL_DDR3_A6 | B7 | PL_DDR3_D15 | H2 |
| PL_DDR3_A7 | B4 | PL_DDR3_D16 | M4 |
| PL_DDR3_A8 | A9 | PL_DDR3_D17 | L4 |
| PL_DDR3_A9 | E8 | PL_DDR3_D18 | N4 |
| PL_DDR3_A10 | D9 | PL_DDR3_D19 | L5 |
| PL_DDR3_A11 | A10 | PL_DDR3_D20 | M2 |
| PL_DDR3_A12 | C2 | PL_DDR3_D21 | L2 |
| PL_DDR3_A13 | B10 | PL_DDR3_D22 | M6 |
| PL_DDR3_A14 | D8 | PL_DDR3_D23 | M5 |
| PL_DDR3_BA0 | B1 | PL_DDR3_D24 | J5 |
| PL_DDR3_BA1 | C6 | PL_DDR3_D25 | J6 |
| PL_DDR3_BA2 | F5 | PL_DDR3_D26 | N6 |
| PL_DDR3_NCAS | C9 | PL_DDR3_D27 | M7 |
| PL_DDR3_CKE | F9 | PL_DDR3_D28 | K6 |
| PL_DDR3_CLK_N | F7 | PL_DDR3_D29 | N7 |
| PL_DDR3_CLK_P | G7 | PL_DDR3_D30 | K8 |
| PL_DDR3_NCS | A4 | PL_DDR3_D31 | K5 |
| PL_DDR3_DM0 | E2 | PL_DDR3_DQS_N0 | F2 |
| PL_DDR3_DM1 | J4 | PL_DDR3_DQS_N1 | K1 |
| PL_DDR3_DM2 | N1 | PL_DDR3_DQS_N2 | N2 |
| PL_DDR3_DM3 | K7 | PL_DDR3_DQS_N3 | L8 |
| PL_DDR3_D0 | E1 | PL_DDR3_DQS_P0 | G2 |
| PL_DDR3_D1 | G4 | PL_DDR3_DQS_P1 | K2 |
| PL_DDR3_D2 | F4 | PL_DDR3_DQS_P2 | N3 |
| PL_DDR3_D3 | F3 | PL_DDR3_DQS_P3 | M8 |
| PL_DDR3_D4 | D4 | PL_DDR3_NRST | B5 |
| PL_DDR3_D5 | C1 | PL_DDR3_ODT | A5 |
| PL_DDR3_D6 | D1 | PL_DDR3_NRAS | B9 |
| PL_DDR3_D7 | D3 | PL_DDR3_NWE | B2 |
| PL_DDR3_D8 | K3 |
○千兆以太网
RTL8211F 芯片支持 10/100/1000M 网络传输速率,并通过 RGMII 接口与 Zynq7000 PS 系统的 MAC 层进行通信。它支持 MDI/MDX 自适应、多种速率自适应、主/从模式自适应,并支持通过 MDIO 总线进行 PHY 寄存器管理。
○eMMC
该模块具有 8GB eMMC 接口(PS_SDIO0),可用于系统文件或其他数据文件的存储。它还可以与 QSPI 闪存一起用作系统启动的辅助启动设备。接口信号连接到 PS BANK501 MIO[46-51]。
| 信号名称 | 引脚号 |
|---|---|
| MMC_CLK | B21 |
| MMC_CMD | B19 |
| MMC_DATA0 | E17 |
| MMC_DATA1 | A18 |
| MMC_DATA2 | B22 |
| MMC_DATA3 | B20 |
○JTAG
XME7035 的 JTAG 信号链路连接到扩展连接器。
| 信号 | JM1 引脚号 | 说明 |
|---|---|---|
| FPGA_TCK | Pin23 | 输入(3.3V) |
| FPGA_TDI | Pin25 | 输入(3.3V) |
| FPGA_TDO | Pin27 | 输出(3.3V) |
| FPGA_TMS | Pin29 | 输出(3.3V) |
○启动配置

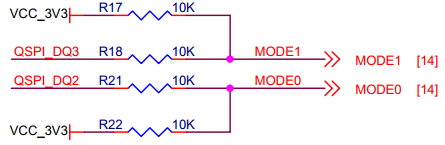

通过配置MODE1(JM1 PIN19) , MODE0(JM1 PIN17)来设置 ZYNQ 启动模式,核心模块 ZYNQ 配置原理图如下所示。

| 模式 | MODE1(JM1 PIN19) | MODE0(JM1 PIN17) |
|---|---|---|
| JTAG | 连接到 GND | 连接到 GND |
| QSPI | NC | 连接到 GND |
| SD | NC | NC |
○Quad-SPI 闪存
板载 256M Quad-SPI 闪存 W25Q256FVEI 用于存储初始 FPGA 配置和用户应用程序及数据。
| 位置 | 型号 | 容量 | 厂商 |
|---|---|---|---|
| U4 | W25Q256FVEI | 256MB | Winbond |
○时钟
XME7035 核心板为 PS 系统提供 33.3MHz 有源时钟,为 PL 系统提供 200MHz 有源时钟。
| 位置 | 信号名称 | 频率 | 引脚号 |
|---|---|---|---|
| U2 | PS_CLK_33d3 | 33.333MHz | B24 |
| U6 | SYS_CLK_P | 200MHz | C8 |
| U6 | SYS_CLK_N | 200MHz | C7 |
○电源
请注意,XME0726 的电源输入为 +5V。我们建议使用 5V/2A 电源。
模块上电顺序为:1.0V -> 1.8V -> 1.5V -> 3.3V。3.3V 输出将最后上电,同时提供系统电源状态PG信号。
○LED
XME7035 板提供四个 LED,电源指示灯、FPGA 配置状态指示灯、PL 控制的用户 LED 和 PS 用户控制的 LED。
LED 信号如下表所述。
| LED | ZYNQ 引脚 | 说明 |
|---|---|---|
| D4 | -- | 电源 LED |
| D1 | W9 | FPGA 配置状态 LED,FPGA 成功配置后点亮 |
| D2 | E26 | 当 FPGA E26(MIO0)输出为低电平时 LED 亮起 |
| D3 | H16 | 当 FPGA H16 输出为低电平时 LED 亮起 |
○扩展端口
XME7035 使用三组连接器 JM1、JM3 和 JM4 用于拓展 FPGA IO 信号和以太网接口信号。
3 x AXK5A2137YG,120Pin,0.5mm 间距
| 核心板连接器型号 | 底板连接器型号 | 制造商 | 配对高度 |
|---|---|---|---|
| AXK5A2137YG | AXK6A2337YG | Panasonic | 3mm |
FPGA Bank、IO 数量与 B2B 连接器表
| FPGA Bank | B2B 连接器 | IO 数量 | 电压 | 说明 |
|---|---|---|---|---|
| Bank500 | JM1 | 3 | 3.3V | |
| BANK501 | JM1 | 18 | 1.8V | |
| Bank35 | JM1 | 44 | 可调 | 44 个单端,可配对为 22 对差分对 |
| Bank12 | JM3 | 44 | 可调 | 44 个单端,可配对为 22 对差分对 |
| Bank13 | JM3 | 44 | 可调 | 44 个单端,可配对为 22 对差分对 |
| BANK111 | JM4 | 20 | - | 2 对 CLK,4 对 TX 和 RX |
| BANK112 | JM4 | 20 | - | 2 对 CLK,4 对 TX 和 RX |
说明:
Bank35 IO 电平取决于 JM1 Pin29&30 电压输入,输入范围 1.2V-1.8V。
Bank12 IO 电平取决于 JM3 Pin29&30 电压输入,输入范围 1.2V-3.3V。
Bank13 IO 电平取决于 JM3 Pin89&90 电压输入,输入范围 1.2V-3.3V。
MIO8、MIO14 和 MIO15(JM1 Pin20、55、57),JTAG、RESET(JM1 Pin18、Pin23-Pin29)电平为 3.3V。
MIO28~MIO45(JM1 Pin24、26、28···-Pin108)电平为 1.8V。
请参阅 <XME7035_Pinout Table> 获取 XME7035 的详细引脚定义。
