XME0803(3EG) 用户手册
开发环境：
赛灵思Vivado 2022.2
微信公众号：
●1. 概述
XME0803(3EG) 是微相科技基于 Xilinx Zynq UltraScale+ SoC 的工业级系统模块。可根据需求提供定制化版本，定制需求可能需要满足最小订单量，请联系我们的销售团队获取更多信息：sales@microphase.cn。
该板的 PS 侧配备了 4 个 DDR4 SDRAM 芯片，PL 侧集成了 1 个 DDR4 SDRAM 芯片。ZYNQ 与 DDR4 之间的数据读写时钟频率最高可达 1200 MHz（数据速率：2400 Mbps），FPGA 与 DDR4 之间的数据读写时钟频率最高可达 1066 MHz（数据速率：2132 Mbps）。此外，核心板还集成了 256Mbit QSPI 闪存、8GB eMMC 闪存和电源管理。
核心板具有 168 个单端 IO（可配置为 84 对差分对），IO 电压可调，4 对 PS-GTR 高速 RX/TX 对，FPGA 引脚到连接器的走线经过等长差分处理，单端阻抗为 50 欧姆，差分阻抗为 100 欧姆。(3EG没有GTH收发器)

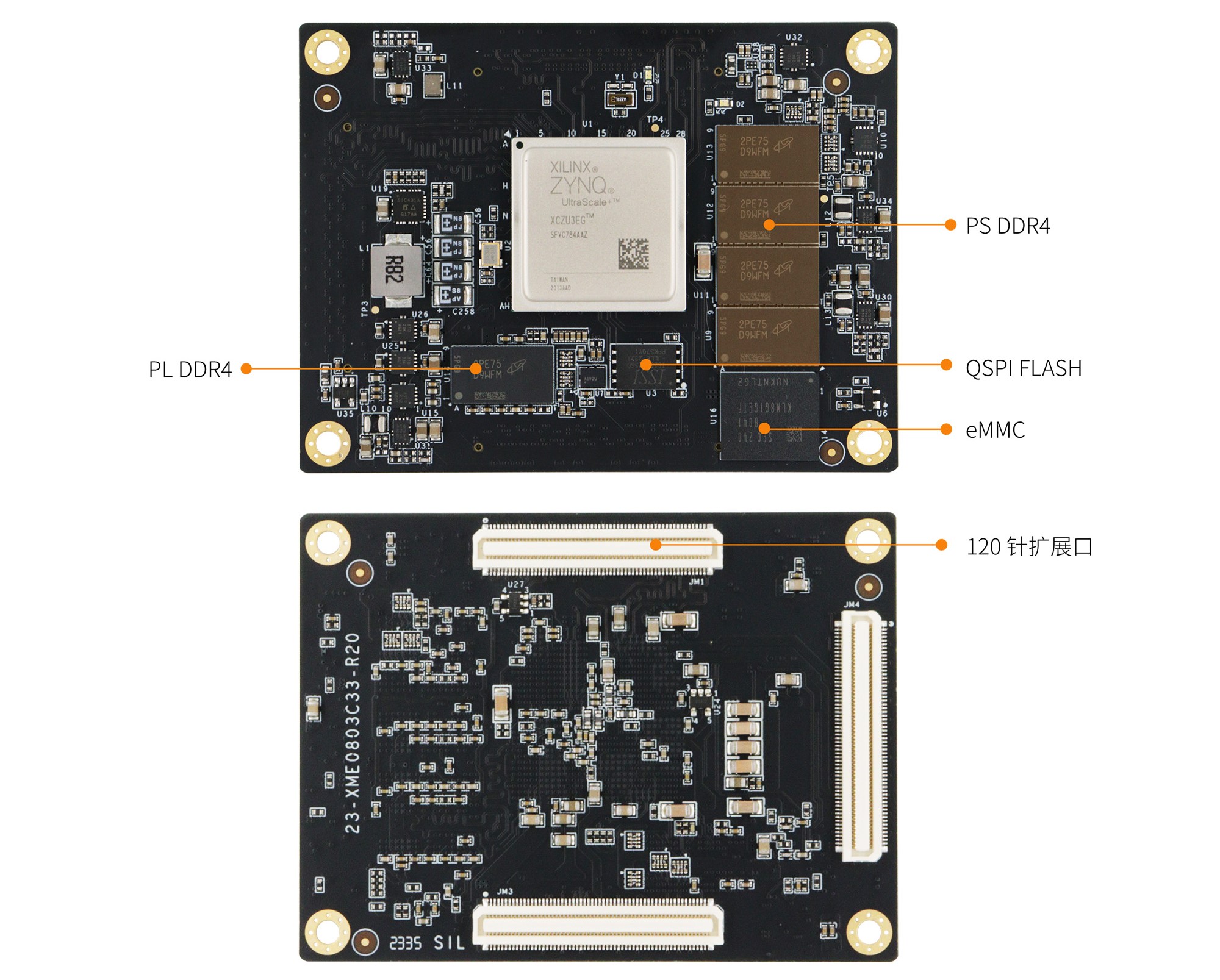

○板卡布局
○资源特性
Xilinx Zynq™ XCZU3EG-SFVC784 Soc
DDR4：PS 2GB DDR4 RAM，64 位；
PL 512MB DDR4 RAM，16 位闪存：256Mbit QSPI 闪存，8GB eMMC 闪存。
LED：1 个电源 LED，1个FPGA 配置状态指示灯
GTR：4
MIO：58 个 MIO，1.8V
PL GPIO：168 ，可配置为 84 对差分对，电压均可调，72 个 HD BANK IO，96 个HR BANK IO
连接器：3 x 120pin 高速 B2B 连接器

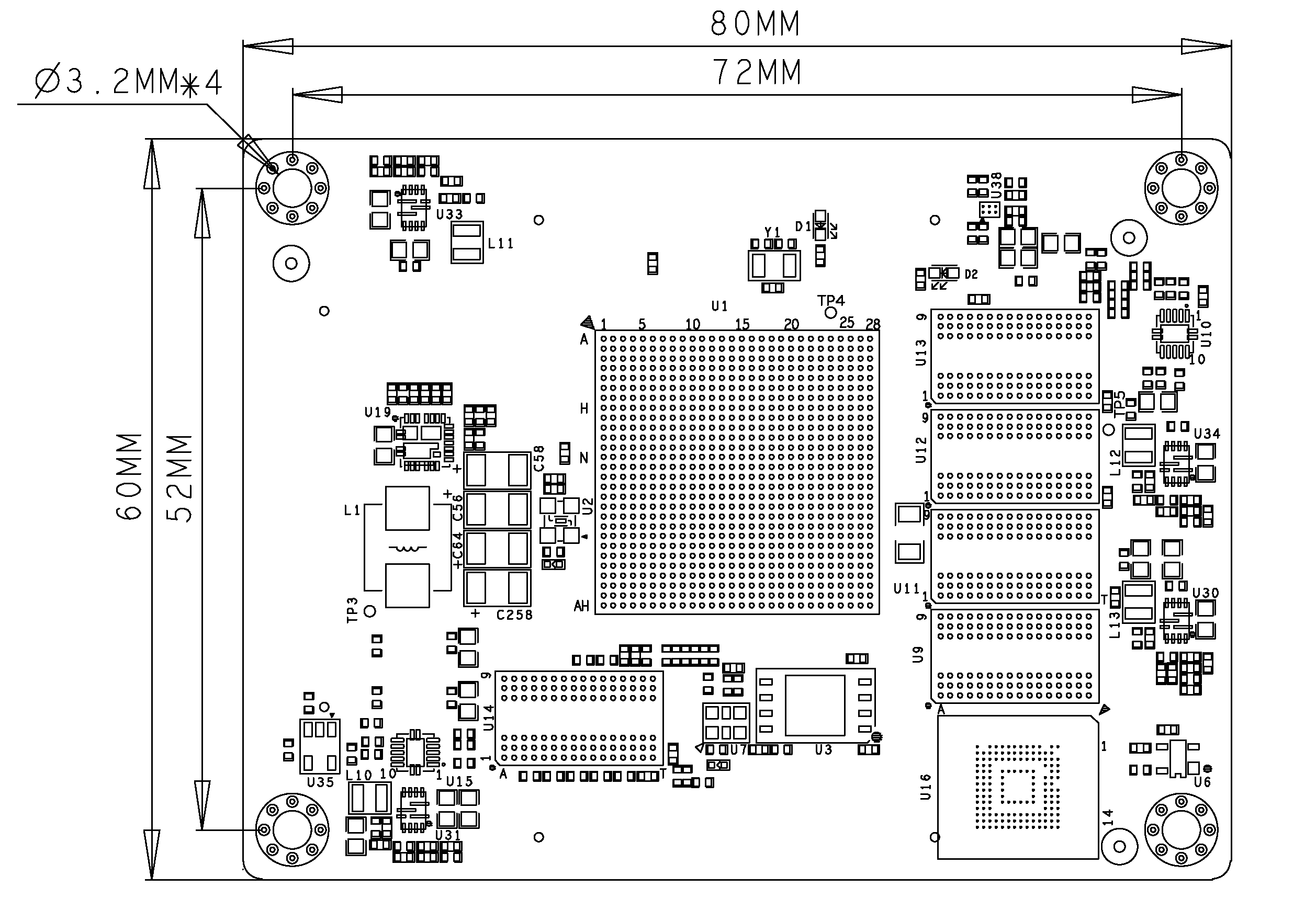

○机械尺寸
●2. 硬件资源
○FPGA
PS:
Up to 1.5GHz quad-core Cortex-A53 MPCore;
Up to 600MHz dual-core Cortex-R5 MPCore
x32/x64: DDR4, LPDDR4, DDR3, DDR3L, LPDDR3 with ECC
2x AXI 32b Master, 2x AXI 32b Slave 4x AXI 64b/32b Memory AXI 64b ACP 16 Interrupts
High-Speed Connectivity: PCIe® Gen2 x4, 2x USB3.0, SATA 3.1, DisplayPort, 4x Tri-mode Gigabit Ethernet
General Connectivity: 2xUSB 2.0, 2x SD/SDIO, 2x UART, 2x CAN 2.0B, 2x I2C, 2x SPI, 4x 32b GPIO
Programmable from JTAG, Quad-SPI flash, microSD card, and eMMC.
PL:
LUTs: 71K
DSP Slices: 360
Logic Cells: 154K
Flip-Flops: 141K
Total Block RAM: 7.6Mb
MAX. Distributed RAM: 1.8Mb
Clock Management Tiles(CMTs): 3
AMS-System Monitor: 1
○DDR4

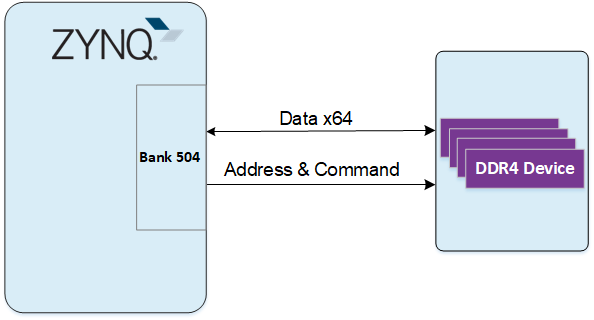

PS 侧模块使用四个 16 位 DDR4 内存芯片，总容量为 512MB，数据宽度为 64 位。DDR4 型号为 MT40A512M16LY-062E。DDR4 SDRAM 的最大工作时钟速度为 1200MHz（数据速率高达 2400Mbps）。PS 侧的 DDR4 芯片连接到 PS BANK 504 。
PL 侧模块使用单个 16 位 DDR4 内存芯片，总容量为 512MB。DDR4 型号为 MT40A512M16LY-062E。DDR4 SDRAM 的最大工作时钟速度为 1066MHz（数据速率高达 2132Mbps）。PL 侧的 DDR4 芯片连接到 PL BANK 64 。
○eMMC
该模块具有 8GB eMMC 接口（PS_SDIO1），可用于系统文件或其他数据文件的存储。它还可以与 QSPI 闪存一起用作系统启动的辅助启动设备。接口为 PS BANK501 MIO[46-51]。
| 信号名称 | 引脚号 / 引脚名称 |
|---|---|
| MMC_DATA0 | AH18 / PS_MIO13_500 |
| MMC_DATA1 | AG18 / PS_MIO14_500 |
| MMC_DATA2 | AE18 / PS_MIO15_500 |
| MMC_DATA3 | AF18 / PS_MIO16_500 |
| MMC_DATA4 | AC18 / PS_MIO17_500 |
| MMC_DATA5 | AC19 / PS_MIO18_500 |
| MMC_DATA6 | AE19 / PS_MIO19_500 |
| MMC_DATA7 | AD19 / PS_MIO20_500 |
| MMC_CMD | AC21 / PS_MIO21_500 |
| MMC_CLK | AB20 / PS_MIO22_500 |
| MMC_NRST | AB18 / PS_MIO23_500 |
○JTAG
XME0803(3EG) 的 JTAG 信号链路连接到扩展连接器。
| 信号 | JM3 引脚号 | 说明 |
|---|---|---|
| FPGA_TCK | Pin13 | 输入（3.3V） |
| FPGA_TDI | Pin15 | 输入（3.3V） |
| FPGA_TDO | Pin17 | 输出（3.3V） |
| FPGA_TMS | Pin19 | 输出（3.3V） |
○启动配置
XME0803 支持四种启动模式：JTAG 启动、QSPI 启动、SD 卡启动和 eMMC 启动。上电时，系统根据引脚电平状态确定启动模式。用户可以通过调整底板上的开关设置来选择所需的启动模式。
| 模式 | PS_MODE3 (JM3 PIN20) |
PS_MODE2 (JM3 PIN18) |
PS_MODE1 (JM3 PIN16) |
PS_MODE0 (JM1 PIN14) |
|---|---|---|---|---|
| JTAG | 0 | 0 | 0 | 0 |
| QSPI | 0 | 0 | 0 | 1 |
| SD | 0 | 1 | 0 | 1 |
| eMMC | 0 | 1 | 1 | 0 |
○Quad-SPI
板载 256M Quad-SPI 闪存 MT25QU256ABA1EW9-0SIT (或IS25WP256D)用于存储初始 FPGA 配置和用户应用程序及数据。
| 位置 | 型号 | 容量 | 厂商 |
|---|---|---|---|
| U3 | MT25QU256ABA1EW9-0SIT | 256MB | Micron |
○时钟
XME0803(3EG) 核心板为 PS 系统提供 33.3MHz 有源时钟，为 PL 系统提供 200MHz 有源时钟。
| 位置 | 信号名称 | 频率 | 引脚号 |
|---|---|---|---|
| U2 | PS_CLK_33d3 | 33.333MHz | R16 |
| U7 | SYS_CLK_P | 200MHz | AF7 |
| U7 | SYS_CLK_N | 200MHz | AF6 |
○电源
请注意，XME0803(3EG) 的电源输入为 +12V。建议使用 5V/2A 电源。
○LED
XME0803(3EG) 板提供两个 LED，电源指示灯和 FPGA 配置状态灯。
| LED | ZYNQ 引脚 | 说明 |
|---|---|---|
| D4 | -- | 电源 LED |
| D1 | AA9 | FPGA 配置状态 LED，FPGA 成功配置后点亮 |
○扩展端口
XME0803(3EG) 使用三组连接器 JM1、JM3 和 JM4 用于拓展 FPGA IO 和以太网接口信号。
3 x AXK5A2137YG，120Pin，0.5mm 间距
| 核心板连接器型号 | 底板连接器型号 | 制造商 | 配对高度 |
|---|---|---|---|
| AXK5A2137YG | AXK6A2337YG | Panasonic | 3mm |
FPGA Bank、IO 数量与 B2B 连接器表
| FPGA Bank | B2B 连接器 | IO 数量 | 电压 | 说明 |
|---|---|---|---|---|
| BANK505 | JM1 | 24 | - | 4 对 CLK，4 对 TX 和 RX |
| BANK502 | JM1 | 26 | 1.8V | 26 个单端，可配对为 13 对差分对 |
| BANK501 | JM1 | 26 | 1.8V | 26 个单端，可配对为 13 对差分对 |
| BANK45 | JM1 | 24 | 3.3V | 24 个单端，可配对为 12 对差分对 |
| BANK44 | JM3 | 24 | 可调 | 24 个单端，可配对为 12 对差分对 |
| BANK43 | JM3 | 24 | 可调 | 24 个单端，可配对为 12 对差分对 |
| BANK66 | JM4 | 48 | 可调 | 48 个单端，可配对为 24 对差分对 |
| BANK65 | JM4 | 48 | 可调 | 48 个单端，可配对为 24 对差分对 |
说明：
Bank44、43 IO 电平取决于 JM1 Pin61&62 电压输入，输入范围 1.2V-1.8V。
Bank66 IO 电平取决于 JM4 Pin31&32 电压输入，输入范围 1.2V-3.3V。
Bank65 IO 电平取决于 JM4 Pin91&92 电压输入，输入范围 1.2V-3.3V。
MIO8、MIO9、MIO10、MIO11、MIO24 和 MIO25（JM1 Pin20、55、57）电平为 1.8V。
JTAG、RESET（JM1 Pin18、Pin23-Pin29）电平为3.3V。
请参考 《XME0803_Pinout Table》 获取 XME0803的详细引脚定义。
