Z7-LITE 用户手册

[English]

开发环境：

赛灵思Vivado 2018.3

https://www.xilinx.com

微信公众号：

../../_images/VX3.png

●1. 概述

Z7 Lite 是一款基于 Xilinx Zynq-7000 SoC（XC7Z010 或 XC7Z020）的商业级SoC开发板，配备高达 4Gb 的 DDR3/L SDRAM、128MB SPI 闪存、千兆以太网 PHY 收发器、USB PHY 收发器以及简单的供电方式。可根据需求提供定制版本，定制需求可能需要满足最低订购量，请联系我们的销售团队获取更多信息：sales@microphase.cn。

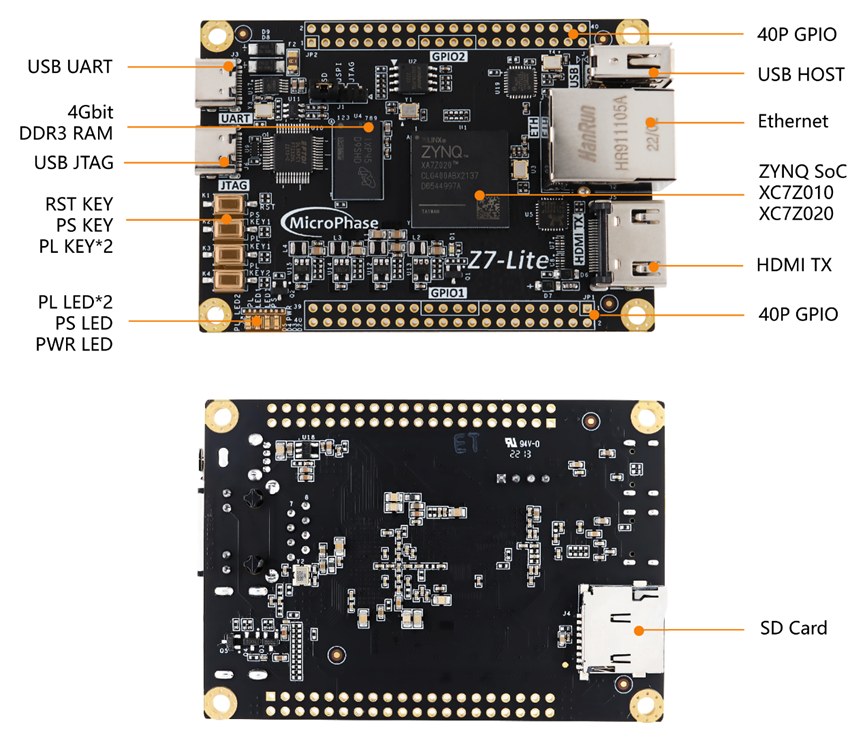

○板卡布局

../../_images/LAYOUT1.png

○资源特性

  • Xilinx Zynq™ XC7Z010-1CLG400C（仅限 7010 版本），
    Xilinx Zynq™ XC7Z020-1CLG400C（仅限 7020 版本）。

  • DDR3：1 个 4Gbit DDR3（MT41J256M16HA-125:K 或等效型号）。

  • 按键：3 个用户按键，1 个 PS 控制，2 个 PL 控制。

  • LED：3 个用户 LED，1 个 PS 控制，2 个 PL 控制。

  • GPIO：2 个 40 针扩展端口（2.54mm 间距），72 个 3.3V 电压的 IO。

  • USB JTAG：1 个板载 JTAG 电路，可通过 USB 线调试和下载 。

  • HDMI：1 个 HDMI 视频输出接口（1080P@60Hz）。

  • PHY ETH：1 个 10/100 以太网 RJ45 接口，可用于以太网数据交换或其他应用。

  • USB Host：1 个 USB Host。

  • SD 卡：1 个 SD 卡，用于存储操作系统镜像和文件系统。

  • USB UART：1 个 USB UART 接口，用于与 PC 进行串行通信。

  • 时钟：1 个 33.33MHz 有源晶振，为 PS 系统提供稳定时钟。
            1 个 50MHz 有源晶振，为 PL 逻辑提供额外时钟。

○系统框图

../../_images/BLOCK_DIAHRAM.png

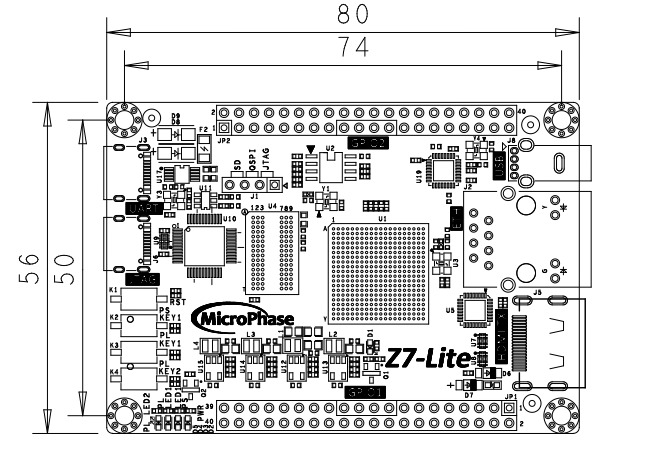

○机械尺寸

../../_images/MECH.jpeg

●2. 硬件资源

○FPGA

  • 667 MHz dual-core Cortex-A9 processor

  • DDR3L memory controller with 8 DMA channels and 4

  • High Performance AXI3 Slave ports

  • High-bandwidth peripheral controllers: 1G Ethernet, USB 2.0, SDIO

  • Low-bandwidth peripheral controllers: SPI, UART, CAN, I2C

  • Programmable from JTAG, Quad-SPI flash, and microSD card

  • Programmable logic equivalent to Artix-7 FPGA
    LUTs: 17,600 (7010)
         53,200(7020)
    DSP Slices: 80 (7010)
              220 (7020)
    Logic Cells: 28K (7010)
              85K(7020)
    Flip-Flops: 35,200 (7010)
             106,400 (7020)
    Total Block RAM: 2.1Mb (7010)
                    4.9Mb (7020)

  • Analog Mixed Signal (AMS) / XADC: 2x 12 bit, MSPS ADCs with up to 17 Differential Inputs

  • Security: AES & SHA 256b Decryption & Authentication for Secure Programmable Logic Config

○DDR3

板载 1 个 16bit 512M DDR3/L SDRAM 芯片。

位置 型号 容量 制造商
U4 MT41K256M16 256M x 16bit Micron
信号名称 引脚编号 信号名称 引脚编号
PS_DDR3_A0 N2 PS_DDR3_D0 C3
PS_DDR3_A1 K2 PS_DDR3_D1 B3
PS_DDR3_A2 M3 PS_DDR3_D2 A2
PS_DDR3_A3 K3 PS_DDR3_D3 A4
PS_DDR3_A4 M4 PS_DDR3_D4 D3
PS_DDR3_A5 L1 PS_DDR3_D5 D1
PS_DDR3_A6 L4 PS_DDR3_D6 C1
PS_DDR3_A7 K4 PS_DDR3_D7 E1
PS_DDR3_A8 K1 PS_DDR3_D8 E2
PS_DDR3_A9 J4 PS_DDR3_D9 E3
PS_DDR3_A10 F5 PS_DDR3_D10 G3
PS_DDR3_A11 G4 PS_DDR3_D11 H3
PS_DDR3_A12 E4 PS_DDR3_D12 J3
PS_DDR3_A13 D4 PS_DDR3_D13 H2
PS_DDR3_A14 F4 PS_DDR3_D14 H1
PS_DDR3_BA0 L5 PS_DDR3_D15 J1
PS_DDR3_BA1 R4 PS_DDR3_DQS_N0 B2
PS_DDR3_BA2 J5 PS_DDR3_DQS_N1 F2
PS_DDR3_NCAS P5 PS_DDR3_DQS_P0 C2
PS_DDR3_CKE N3 PS_DDR3_DQS_P1 G2
PS_DDR3_CLK_N M2 PS_DDR3_NRST B4
PS_DDR3_CLK_P L2 PS_DDR3_ODT N5
PS_DDR3_NCS N1 PS_DDR3_NRAS P4
PS_DDR3_DM0 A1 PS_DDR3_NWE M5
PS_DDR3_DM1 F1

○千兆以太网

RTL8201F 芯片支持 10/100M 网络传输速率，并通过 RGMII 接口与 Zynq7000 PS 系统的 MAC 层通信。它支持 MDI/MDX 自适应、多速率自适应、主/从自适应以及 MDIO 总线支持 PHY 寄存器管理。

○USB Host

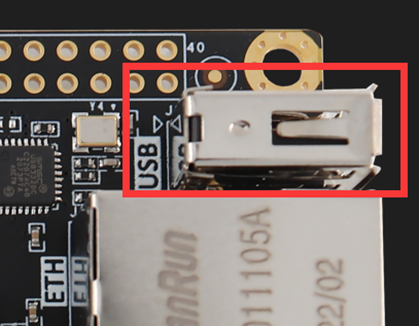

板载 USB2.0 收发器为 USB3320C-EZK，支持 ULPI 标准接口。它与 ZYNQ 的总线接口连接，以实现高速 USB2.0 Host 模式数据通信。

../../_images/HOST.png

○USB UART

提供了一个 USB 转 UART 芯片 CH340，用于用户连接到主机 PC。

信号名称 引脚名称 引脚编号 说明
UART_TX PS_MIO15_500 C8 UART 数据输出
UART_RX PS_MIO14_500 C5 UART 数据输入

○USB JTAG

我们在板上集成了 JTAG 下载和调试电路，使用户能够通过 USB 电缆开发和调试 ZYNQ。

○启动配置

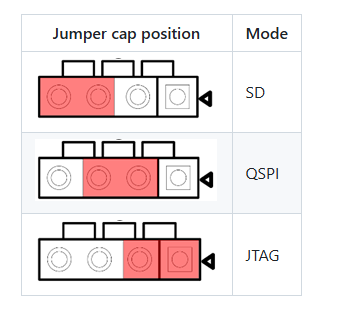

Z7-Lite 的启动设置包括 JTAG、QSPI 和 SD 模式，这些模式由 J1 的 MODE 输入信号控制。用户可以通过跳线帽更改模式。启动模式配置如下图所示。

../../_images/BOOTMODE1.png

○Quad-SPI 闪存

板载 128M Quad-SPI 闪存 W25Q128JVSIQ，用于存储 FPGA 初始配置、用户应用程序和数据。

位置 型号 容量 制造商
U2 W25Q128JVSIQ 128M 字节 华邦

○时钟

一个 33.33 MHz 有源晶振为 PS 系统提供稳定时钟，另一个 50 MHz 有源晶振为 PL 逻辑提供额外时钟。

位置 信号名称 频率 引脚编号
Y1 PS_CLK_33d3 33.333MHz E7
U3 PL_CLK_50M 50MHz N18

○复位

我们提供了一个按键（K1），可用作 FPGA 上运行的设计的“复位”信号。

○Micro SD

板卡提供了一个 Micro SD 卡接口，允许用户访问 SD 卡存储器。它还提供了 ZYNQ 芯片的引导加载程序、Linux 操作系统内核、文件系统和其他用户数据文件的存储。

○HDMI

一个 HDMI 视频输出接口，可实现 1080P 视频图像。

○LED

我们提供了三个 LED 供用户使用。当 FPGA 的相应引脚处于低电平时，LED 会亮起。

位置 信号名称 引脚编号 说明
D3 PS_LED1 E6 PS LED1
D4 PL_LED1 P15 PL LED1
D5 GPIO1_17N U12 PL LED2

○按键

我们提供了三个按键供用户使用。按下按键时，它将处于低电平。

位置 信号名称 引脚编号 说明
K2 PS_KEY1 B5 PS KEY1
K3 PL_KEY1 P16 PL KEY1
K4 GPIO1_17P T12 PL KEY2

○GPIO

该开发板引出了大量的用户 IO ，可用于各种自定义应用。FPGA 引脚到连接器的走线经过等长差分处理，单端阻抗为 50 欧姆，差分阻抗为 100 欧姆。

JP1:

引脚 信号名称 引脚编号 引脚 信号名称 引脚编号
1 GPIO1_0P N17 2 GPIO1_0N P18
3 GPIO1_1P R16 4 GPIO1_1N R17
5 GPIO1_2P T16 6 GPIO1_2N U17
7 GPIO1_3P W18 8 GPIO1_3N W19
9 GPIO1_4P Y18 10 GPIO1_4N Y19
11 VCC_5V - 12 GND -
13 GPIO1_5P Y16 14 GPIO1_5N Y17
15 GPIO1_6P V17 16 GPIO1_6N V18
17 GPIO1_7P W14 18 GPIO1_7N Y14
19 GPIO1_8P V16 20 GPIO1_8N W16
21 GPIO1_9P T17 22 GPIO1_9N R18
23 GPIO1_10P V12 24 GPIO1_10N W13
25 GPIO1_11P T14 26 GPIO1_11N T15
27 GPIO1_12P T11 28 GPIO1_12N T10
29 VCC_3V3 - 30 GND -
31 GPIO1_13P V15 32 GPIO1_13N W15
33 GPIO1_14P P14 34 GPIO1_14N R14
35 GPIO1_15P U14 36 GPIO1_15N U15
37 GPIO1_16P U13 38 GPIO1_16N V13
39 GPIO1_17P T12 40 GPIO1_17N U12

JP2

引脚 信号名称 引脚编号 引脚 信号名称 引脚编号
1 GPIO2_0P L16 2 GPIO2_0N L17
3 GPIO2_1P H15 4 GPIO2_1N G15
5 GPIO2_2P F16 6 GPIO2_2N F17
7 GPIO2_3P E18 8 GPIO2_3N E19
9 GPIO2_4P B19 10 GPIO2_4N A20
11 VCC_5V - 12 GND -
13 GPIO2_5P D19 14 GPIO2_5N D20
15 GPIO2_6P E17 16 GPIO2_6N D18
17 GPIO2_7P H16 18 GPIO2_7N H17
19 GPIO2_8P G19 20 GPIO2_8N G20
21 GPIO2_9P J18 22 GPIO2_9N H18
23 GPIO2_10P K16 24 GPIO2_10N J16
25 GPIO2_11P C20 26 GPIO2_11N B20
27 GPIO2_12P G17 28 GPIO2_12N G18
29 VCC_3V3 - 30 GND -
31 GPIO2_13P L19 32 GPIO2_13N L20
33 GPIO2_14P F19 34 GPIO2_14N F20
35 GPIO2_15P M19 36 GPIO2_15N M20
37 GPIO2_16P K19 38 GPIO2_16N J19
39 GPIO2_17P J20 40 GPIO2_17N H20

○电源

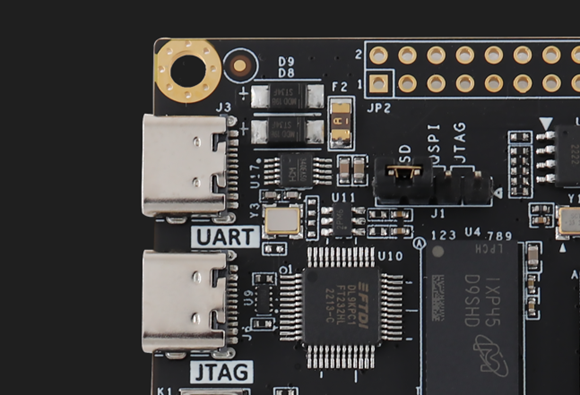

本板通过USB接口5V供电。图示的两个USB接口都可以用于供电。

../../_images/POWER.png
