MIZAR-Z7 用户手册

[English]

开发环境：

赛灵思 Vivado 2018.3

https://www.xilinx.com

微信公众号：

../../_images/VX1.png

●1. 概述

Mizar-Z7 是微相科技基于 Xilinx Zynq-7000 系列开发的商业级 SoC 开发板。它具有高达 8Gb 的 DDR3/L SDRAM、128MB QSPI FLASH、板载千兆以太网、USB OTG、UART 串口、HDMI 接口、MIPI-CSI 接口、Wi-Fi 和蓝牙，以及两个 40 针扩展接口。

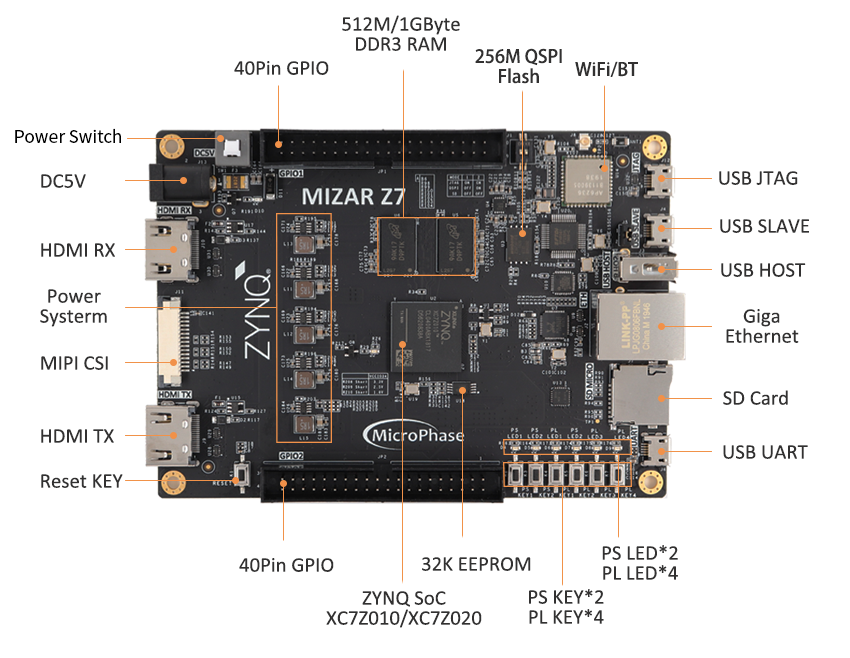

○板卡布局

../../_images/LAYOUT.png

○资源特性

  • Xilinx Zynq™ XC7Z010-1CLG400C（仅 7010 版本），
    Xilinx Zynq™ XC7Z020-2CLG400C（仅 7020 版本）。

  • DDR3：512MB DDR3 RAM（仅 7010 版本），
          1GB DDR3 RAM（仅 7020 版本）。

  • 闪存：256Mbit QSPI 闪存。

  • Wi-Fi/BT：1 通道 Wi-Fi 集成蓝牙，可用于无线传输、物联网应用。（仅 7020 版本）

  • MIPI CSI：1 个 MIPI CSI 接口，可用于摄像头应用。（仅 7020 版本）

  • 按键：6 个用户按键，2 个 PS 控制，4 个 PL 控制。

  • LED：6 个用户 LED，2 个 PS 控制，4 个 PL 控制。

  • GPIO：2 个 40 针扩展接口（2.54mm 间距），共 72 个 IO，48 个电压可调 IO，所有 IO 默认为 3.3V。

  • USB JTAG：1 个板载 JTAG 电路，可通过 USB 电缆调试和下载 ZYNQ 系统。

  • USB UART：1 个 USB UART 接口，用于与 PC 进行串行通信。

  • USB Host：1 个 USB Host，支持高速 USB 2.0 通信。

  • USB Slave：1 个 USB Slave，用于直接连接到主机设备。

  • HDMI：
    HDMI1：HDMI 视频输出接口，可配置为 HDMI RX。
    HDMI2：视频输入接口，可配置为 HDMI TX（仅 7020 版本）

  • PHY ETH：1 个 10/100 以太网 RJ45 接口，可用于以太网数据交换或其他应用。

  • SD 卡：1 个 SD 卡，用于存储操作系统镜像、文件系统和用户数据。

  • 时钟：1 个 33.33MHz 有源晶振为 PS 系统提供稳定时钟。
            1 个 50MHz 有源晶振为 PL 逻辑提供额外时钟。

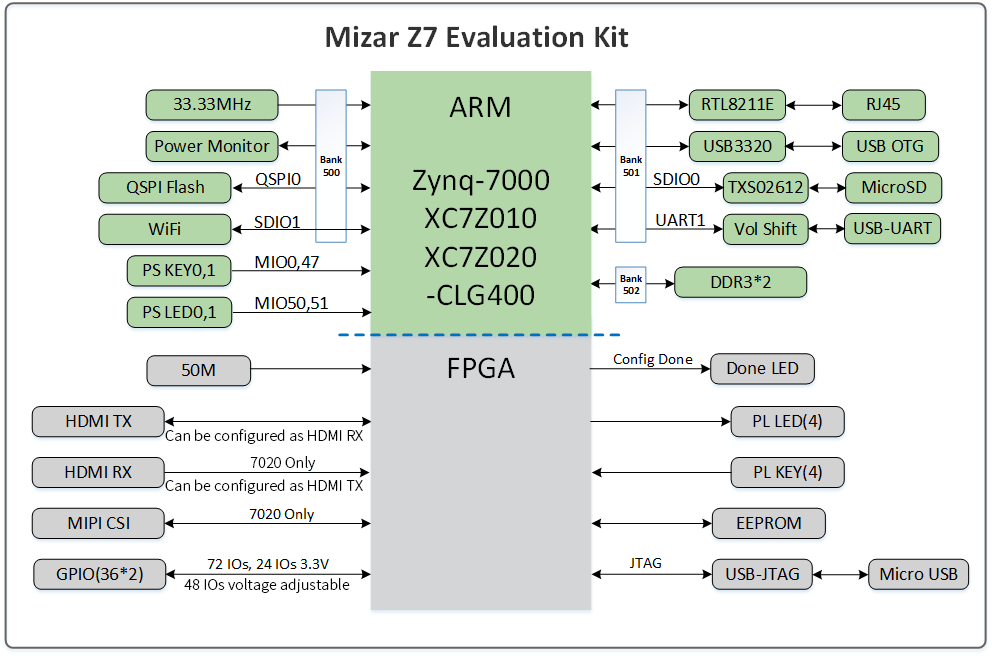

○系统框图

../../_images/BLOCK_DIAGRAM.png

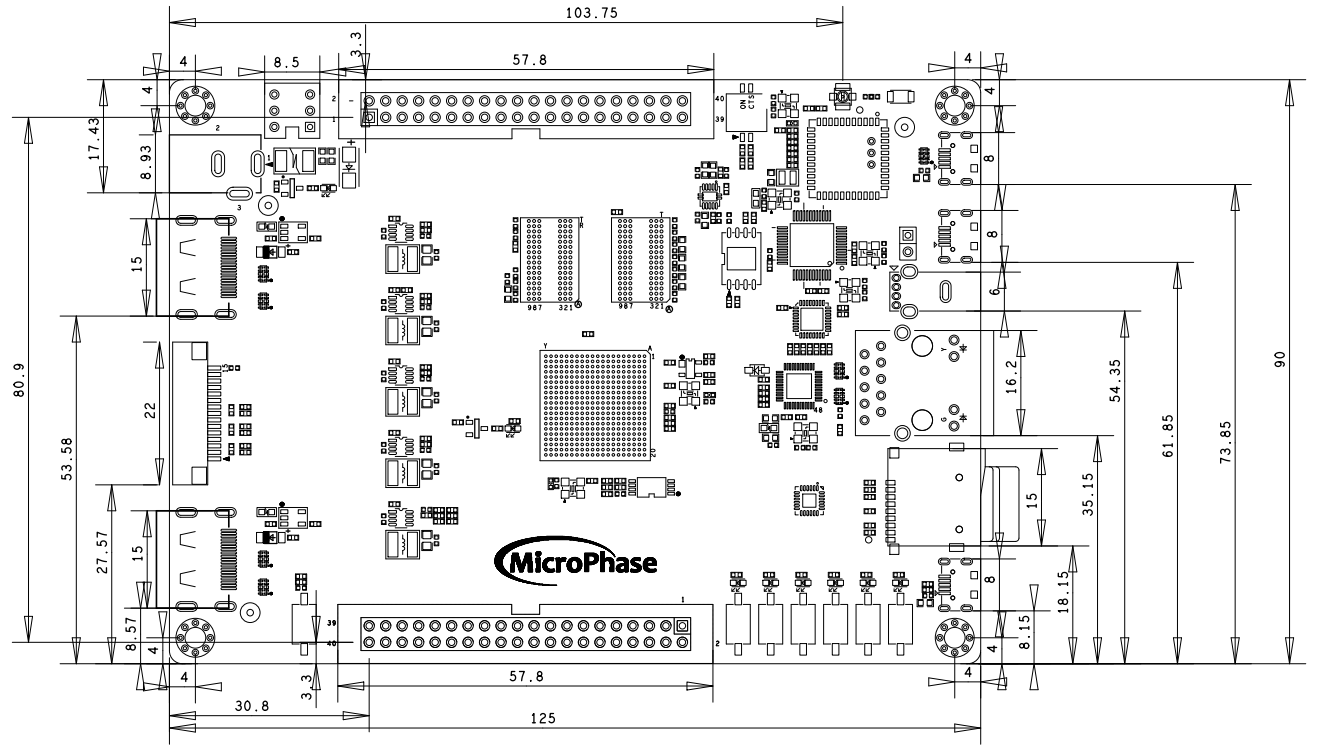

○机械尺寸

../../_images/MECH1.png

●2. 硬件资源

○FPGA

  • 667 MHz dual-core Cortex-A9 processor

  • DDR3L memory controller with 8 DMA channels and 4

  • High Performance AXI3 Slave ports

  • High-bandwidth peripheral controllers: 1G Ethernet, USB 2.0, SDIO

  • Low-bandwidth peripheral controllers: SPI, UART, CAN, I2C

  • Programmable from JTAG, Quad-SPI flash, and microSD card

  • Programmable logic equivalent to Artix-7 FPGA
    LUTs: 17,600 (7010)
         53,200(7020)
    DSP Slices: 80 (7010)
              220 (7020)
    Logic Cells: 28K (7010)
              85K(7020)
    Flip-Flops: 35,200 (7010)
             106,400 (7020)
    Total Block RAM: 2.1Mb (7010)
                    4.9Mb (7020)

  • Analog Mixed Signal (AMS) / XADC: 2x 12 bit, MSPS ADCs with up to 17 Differential Inputs

  • Security: AES & SHA 256b Decryption & Authentication for Secure Programmable Logic Config

○DDR3

该模块集成了两个 16 位 DDR3 内存芯片：7010 版本一共为 512MB，7020 版本一共为 1GB。

信号名称 引脚号 信号名称 引脚号
PS_DDR3_A0 N2 PS_DDR3_D9 E3
PS_DDR3_A1 K2 PS_DDR3_D10 G3
PS_DDR3_A2 M3 PS_DDR3_D11 H3
PS_DDR3_A3 K3 PS_DDR3_D12 J3
PS_DDR3_A4 M4 PS_DDR3_D13 H2
PS_DDR3_A5 L1 PS_DDR3_D14 H1
PS_DDR3_A6 L4 PS_DDR3_D15 J1
PS_DDR3_A7 K4 PS_DDR3_D16 P1
PS_DDR3_A8 K1 PS_DDR3_D17 P3
PS_DDR3_A9 J4 PS_DDR3_D18 R3
PS_DDR3_A10 F5 PS_DDR3_D19 R1
PS_DDR3_A11 G4 PS_DDR3_D20 T4
PS_DDR3_A12 E4 PS_DDR3_D21 U4
PS_DDR3_A13 D4 PS_DDR3_D22 U2
PS_DDR3_A14 F4 PS_DDR3_D23 U3
PS_DDR3_BA0 L5 PS_DDR3_D24 V1
PS_DDR3_BA1 R4 PS_DDR3_D25 Y3
PS_DDR3_BA2 J5 PS_DDR3_D26 W1
PS_DDR3_NCAS P5 PS_DDR3_D27 Y4
PS_DDR3_CKE N3 PS_DDR3_D28 Y2
PS_DDR3_CLK_N M2 PS_DDR3_D29 W3
PS_DDR3_CLK_P L2 PS_DDR3_D30 V2
PS_DDR3_NCS N1 PS_DDR3_D31 V3
PS_DDR3_DM0 A1 PS_DDR3_DQS_N0 B2
PS_DDR3_DM1 F1 PS_DDR3_DQS_N1 F2
PS_DDR3_DM2 T1 PS_DDR3_DQS_N2 T2
PS_DDR3_DM3 Y1 PS_DDR3_DQS_N3 W4
PS_DDR3_D0 C3 PS_DDR3_DQS_P0 C2
PS_DDR3_D1 B3 PS_DDR3_DQS_P1 G2
PS_DDR3_D2 A2 PS_DDR3_DQS_P2 R2
PS_DDR3_D3 A4 PS_DDR3_DQS_P3 W5
PS_DDR3_D4 D3 PS_DDR3_NRST B4
PS_DDR3_D5 D1 PS_DDR3_ODT N5
PS_DDR3_D6 C1 PS_DDR3_NRAS P4
PS_DDR3_D7 E1 PS_DDR3_NWE M5
PS_DDR3_D8 E2

○千兆以太网

RTL8211E 芯片支持 10/100/1000M 网络传输速率，并通过 RGMII 接口与 Zynq7000 PS 系统的 MAC 层通信。它支持 MDI/MDX 自适应、多种速率自适应、主/从自适应以及 MDIO 总线支持 PHY 寄存器管理。

○USB Host

板载的 USB2.0 收发器是 USB3320C-EZK，支持 ULPI 标准接口。它与 ZYNQ 的总线接口连接，以实现高速 USB2.0 Host 模式数据通信。

../../_images/USB_HOST.jpg

○USB UART

提供了一个 USB 转 UART 芯片 CH340，用于用户连接到主机 PC。

信号名称 引脚名称 引脚号 说明
UART_TX PS_MIO15_500 C5 UART 数据输出
UART_RX PS_MIO14_500 C8 UART 数据输入

○USB JTAG

我们在板上集成了 JTAG 下载和调试电路，用户可以通过 USB 电缆开发和调试 ZYNQ。

○启动配置

Mizar-Z7 提供三种启动模式：SD 卡启动、QSPI 启动和 JTAG 启动。用户可以通过拨动 SW4 拨码开关来改变模式引脚的电压以更改启动模式。

../../_images/BOOTMODE.png

○Quad-SPI 闪存

板载 256M 四路 SPI 闪存 W25Q256FVEI，用于存储 FPGA 的初始配置、用户应用程序和数据。

位置 型号 容量 厂商
U3 W25Q256FVEI 256M 字节 华邦

○时钟

一个 33.33 MHz 的有源晶振为 PS 系统提供稳定时钟，而一个 50 MHz 的有源晶振为 PL 逻辑提供额外时钟。

位置 信号名称 频率 引脚号
Y1 PS_CLK_33d3 33.333MHz E7
U19 PL_CLK_50M 50MHz H16

○复位

提供了一个专用按键（K1），用于生成 FPGA 上运行设计的“复位”信号。

○Micro SD

板卡提供了一个 Micro SD 插槽接口，用于存储 ZYNQ 芯片的引导程序、Linux 操作系统内核、文件系统和用户数据。

○HDMI

HDMI1

一个 HDMI 视频输出接口，可实现 1080P 视频图像。可配置为 HDMI 输出。

HDMI2

此 HDMI 接口仅支持 7020 版本，也可配置为 HDMI 输出。

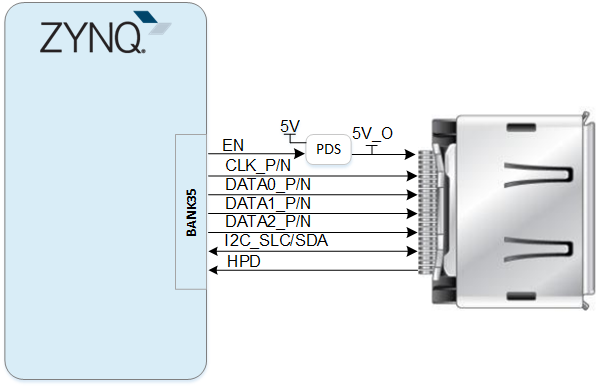

HDMI 和 ZYNQ 的连接图如下图所示。

../../_images/HDMI2.png

○MIPI CSI

此接口仅支持 7020 版本。

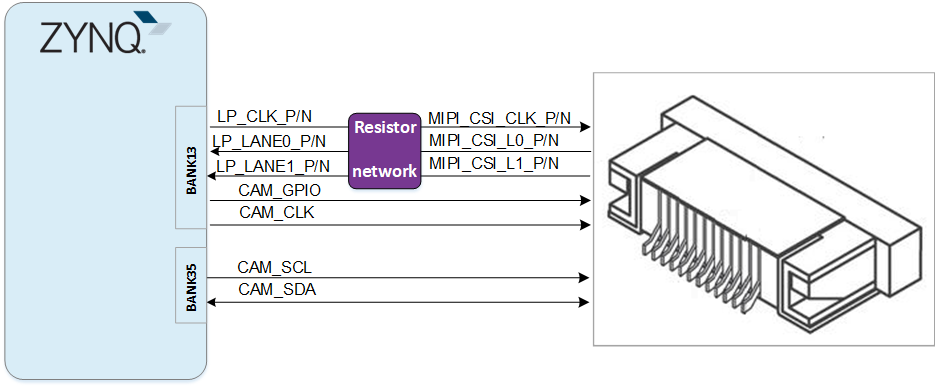

Mizar-Z7 上的 MIPI CSI 端口是一个 15 针、1 mm 间距的顶部接触 FPC 连接器，设计用于连接 MIPI 接口摄像头。MIPI FPC 连接器的引脚排列与 Raspberry Pi 摄像头兼容。

MIPI CSI-2 总线连接到 ZYNQ PL IO，支持使用 Zynq 实现兼容的 D-PHY 接收器。该接口测试最高支持每通道 672 Mbps。根据 Zynq-7000 芯片规格，每通道最高支持 950 Mbps。

MIPI CSI-2 接收器 IP 内核可从 Xilinx 获得，包括嵌入式 Linux 支持。它需要许可证才能使用，但也有可能免费从 Xilinx 获得评估许可证。

../../_images/MIPI.png

○Wi-Fi

此模块仅支持 7020 版本。

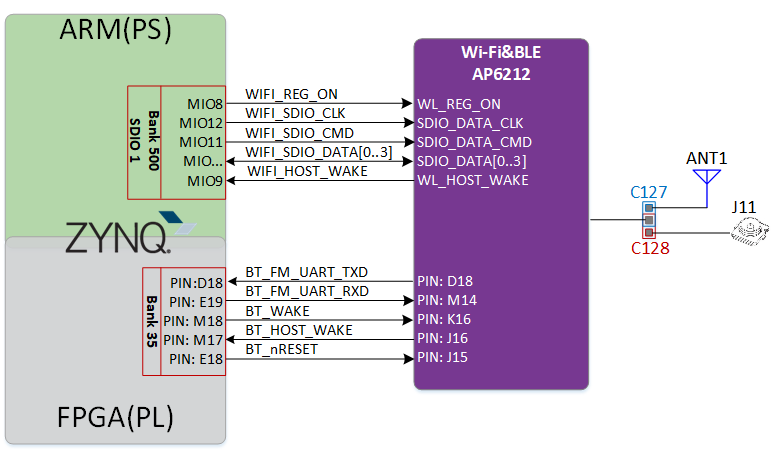

Mizar Z7 提供 Wi-Fi 和 BLE 无线通信，系统开发时可通过 EMIO 接口连接 ARM 下的 BLE 来支持无线模块：

  • Wi-Fi 802.11b/g/n

  • 蓝牙 V4.0

板上有两种天线，一种是陶瓷天线，另一种是 IPEX 天线，默认使用陶瓷天线，用户可以通过焊接电容 C127、C128 来选择使用哪种天线。

  • PCM 接口主要用于蓝牙语音传输，本板上未连接。

../../_images/WIFI.png

○LED

我们提供了六个 LED 供用户使用。当 FPGA 的相应引脚处于低电平时，LED 点亮。

位置 信号名称 FPGA 编号 引脚名称
D4 PS_LED1 B13 PS_MIO50_500
D5 PS_LED2 B9 PS_MIO51_501
D6 PL_LED1 G14 IO_0_35
D7 PL_LED2 C20 IO_L1P_T0_AD0P_35
D8 PL_LED3 B20 IO_L1N_T0_AD0N_35
D9 PL_LED4 H17 IO_L13N_T2_MRCC_35

○按键

我们提供了六个按键供用户使用。当按下按键时，相应的 FPGA 引脚变为低电平。

位置 信号名称 引脚号 引脚名称
K2 PS_KEY1 E6 PS_MIO40_500
K3 PS_KEY2 B14 PS_MIO47_501
K4 PL_KEY1 R19 IO_0_34
K5 PL_KEY2 T19 IO_25_34
K6 PL_KEY3 J15 IO_25_35
K7 PL_KEY4 B19 IO_L2P_T0_AD8P_35

○GPIO

本板提供了最多72个用户IO，可以用于各种自定义应用。

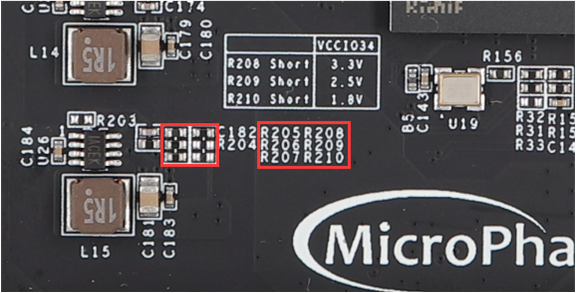

这些IO在出厂默认配置成3.3V，用户如想调整这些IO的电压，可以通过将0欧姆电阻选择贴装到R208,R209,R210上，来更改VCCIO34的电压，即可调整IO的电压。

注意：R208,R209,R210只能贴一个。

../../_images/voltage_adjust.png

调整 IO 电压和电阻焊接对应表如下：

电阻 BANK34 电压 IO 电压
R208 3.3V 3.3V（默认状态）
R209 2.5V 2.5V
R210 1.8V 1.8V
更换R205阻值，R208短接 0.6*(1+R205/10k) 调整后的电压范围必须在 1.2V-3.3V 之间。

所有IO在PCB设计上都使用了差分走线，并进行了同组等长。

JP1:

引脚 信号名称 FPGA 引脚号 引脚 信号名称 FPGA 引脚号
1 GPIO1_0P N18 2 GPIO1_0N P19
3 GPIO1_1P N17 4 GPIO1_1N P18
5 GPIO1_2P N20 6 GPIO1_2N P20
7 GPIO1_3P T17 8 GPIO1_3N R18
9 GPIO1_4P T20 10 GPIO1_4N U20
11 VCC_5V - 12 GND -
13 GPIO1_5P V20 14 GPIO1_5N W20
15 GPIO1_6P Y18 16 GPIO1_6N Y19
17 GPIO1_7P Y16 18 GPIO1_7N Y17
19 GPIO1_8P W18 20 GPIO1_8N W19
21 GPIO1_9P U18 22 GPIO1_9N U19
23 GPIO1_10P V16 24 GPIO1_10N W16
25 GPIO1_11P V15 26 GPIO1_11N W15
27 GPIO1_12P W14 28 GPIO1_12N Y14
29 VCC_3V3 - 30 GND -
31 GPIO1_13P U14 32 GPIO1_13N U15
33 GPIO1_14P U13 34 GPIO1_14N V13
35 GPIO1_15P V12 36 GPIO1_15N W13
37 GPIO1_16P T12 38 GPIO1_16N U12
39 GPIO1_17P T11 40 GPIO1_17N T10

JP2:

引脚 信号名称 FPGA 引脚号 引脚 信号名称 FPGA 引脚号
1 GPIO2_0P J18 2 GPIO2_0N H18
3 GPIO2_1P G17 4 GPIO2_1N G18
5 GPIO2_2P K14 6 GPIO2_2N J14
7 GPIO2_3P H15 8 GPIO2_3N G15
9 GPIO2_4P J20 10 GPIO2_4N H20
11 VCC_5V - 12 GND -
13 GPIO2_5P L14 14 GPIO2_5N L15
15 GPIO2_6P K19 16 GPIO2_6N J19
17 GPIO2_7P K16 18 GPIO2_7N J16
19 GPIO2_8P L19 20 GPIO2_8N L20
21 GPIO2_9P L16 22 GPIO2_9N L17
23 GPIO2_10P M14 24 GPIO2_10N M15
25 GPIO2_11P N15 26 GPIO2_11N N16
27 GPIO2_12P P15 28 GPIO2_12N P16
29 VCC_3V3 - 30 GND -
31 GPIO2_13P R16 32 GPIO2_13N R17
33 GPIO2_14P V17 34 GPIO2_14N V18
35 GPIO2_15P T16 36 GPIO2_15N U17
37 GPIO2_16P T14 38 GPIO2_16N T15
39 GPIO2_17P P14 40 GPIO2_17N R14

○电源

板卡通过 DC 插孔由 +5V 电源供电。

../../_images/POWER.jpg
