Z7-Nano 用户手册
开发环境
赛灵思Vivado 2018.3
微信公众号
●1. 概述
Z7 Nano 是一款基于 Xilinx Zynq-7000 SoC（XC7Z010 或 XC7Z020）的开发板，配备高达 4Gb 的 DDR3/L SDRAM、128MB SPI 闪存、千兆以太网 PHY 收发器、USB PHY 收发器以及简单的 供电方式。该开发板提供商业版（XC7Z010、XC7Z020）和工业版（XC7Z020），可根据需求提供定制版本，定制需求可能需要满足最低订购量，请联系我们的销售团队获取更多信息：sales@microphase.cn。

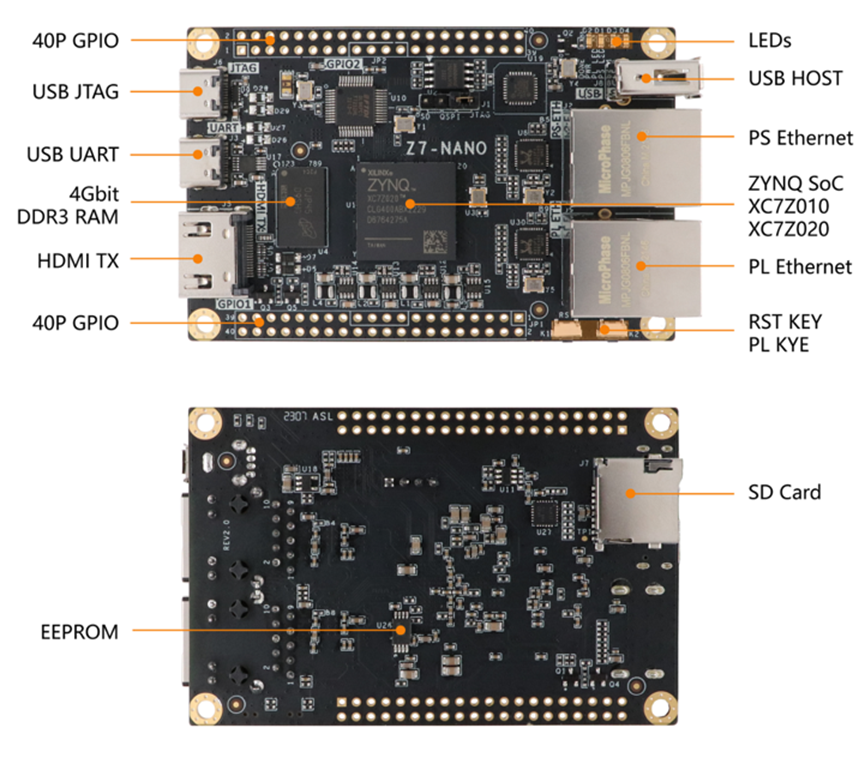

○板卡布局
○资源特性
Xilinx Zynq™ XC7Z010-1CLG400C（仅限 7010 版本），
Xilinx Zynq™ XC7Z020-2CLG400C（仅限 7020 版本）DDR3：1 个 4Gbit DDR3（MT41J256M16HA-125:K 或等效型号）。
按键：1 个用户按键，由 PL 控制。
LED：2 个用户 LED，1 个 PS 控制，1 个 PL 控制。
GPIO：2 个 40 针扩展端口（2.54mm 间距），72 个 3.3V 电压的 IO。
USB JTAG：1 个板载 JTAG 电路，可通过 USB 电缆调试和下载 ZYNQ 系统。
HDMI：1 个 HDMI 视频输出接口，可实现 1080P 视频图像。
PHY ETH：2 个 10/100/1000M 以太网 RJ45 接口，可用于以太网数据交换或其他应用。
1 个 PS 控制，1 个 PL 控制。USB Host：1 个 USB Host。
SD 卡：1 个 SD 卡，用于存储操作系统镜像和文件系统。
USB UART：1 个 USB UART 接口，用于与 PC 进行串行通信。
时钟：1 个 33.33MHz 有源晶振，为 PS 系统提供稳定时钟。
1 个 50MHz 有源晶振，为 PL 逻辑提供额外时钟。
○系统框图

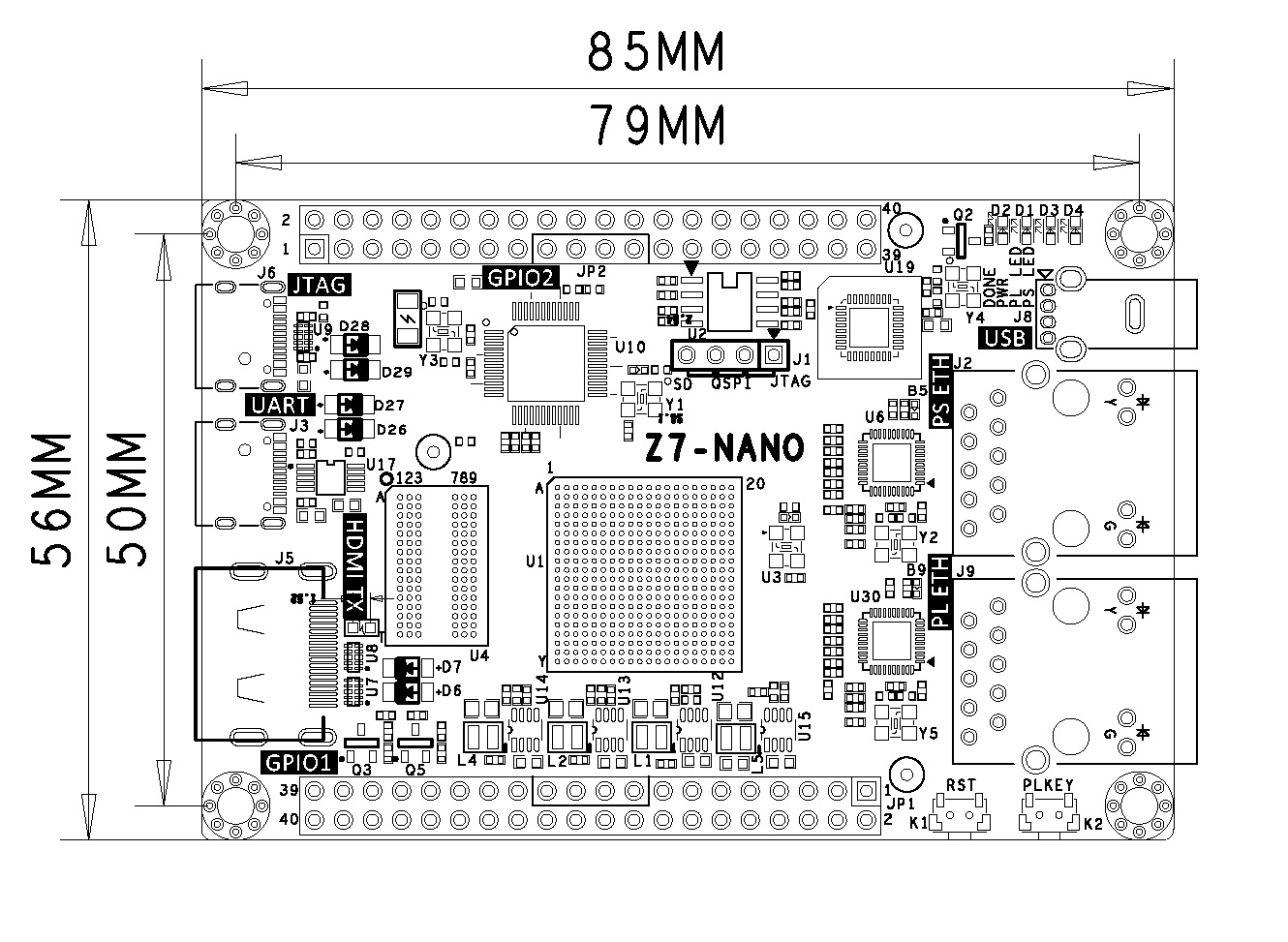

○机械尺寸
●2. 硬件资源
○FPGA
667 MHz dual-core Cortex-A9 processor
DDR3L memory controller with 8 DMA channels and 4
High-Performance AXI3 Slave ports
High-bandwidth peripheral controllers: 1G Ethernet, USB 2.0, SDIO
Low-bandwidth peripheral controllers: SPI, UART, CAN, I2C
Programmable from JTAG, Quad-SPI flash, and microSD card
Programmable logic equivalent to Artix-7 FPGA
LUTs: 17,600 (7010)
53,200(7020)
DSP Slices: 80 (7010)
220 (7020)
Logic Cells: 28K (7010)
85K(7020)
Flip-Flops: 35,200 (7010)
106,400 (7020)
Total Block RAM: 2.1Mb (7010)
4.9Mb (7020)Analog Mixed Signal (AMS) / XADC: 2x 12 bit, MSPS ADCs with up to 17 Differential Inputs
Security: AES & SHA 256b Decryption & Authentication for Secure Programmable Logic Config
○DDR3
板载 1 个 16bit 512M DDR3/L SDRAM 芯片。
| 位置 | 型号 | 容量 | 制造商 |
|---|---|---|---|
| U4 | MT41K256M16 | 256M x 16bit | 美光 |
| 信号名称 | 引脚编号 | 信号名称 | 引脚编号 |
|---|---|---|---|
| PS_DDR3_A0 | N2 | PS_DDR3_D0 | C3 |
| PS_DDR3_A1 | K2 | PS_DDR3_D1 | B3 |
| PS_DDR3_A2 | M3 | PS_DDR3_D2 | A2 |
| PS_DDR3_A3 | K3 | PS_DDR3_D3 | A4 |
| PS_DDR3_A4 | M4 | PS_DDR3_D4 | D3 |
| PS_DDR3_A5 | L1 | PS_DDR3_D5 | D1 |
| PS_DDR3_A6 | L4 | PS_DDR3_D6 | C1 |
| PS_DDR3_A7 | K4 | PS_DDR3_D7 | E1 |
| PS_DDR3_A8 | K1 | PS_DDR3_D8 | E2 |
| PS_DDR3_A9 | J4 | PS_DDR3_D9 | E3 |
| PS_DDR3_A10 | F5 | PS_DDR3_D10 | G3 |
| PS_DDR3_A11 | G4 | PS_DDR3_D11 | H3 |
| PS_DDR3_A12 | E4 | PS_DDR3_D12 | J3 |
| PS_DDR3_A13 | D4 | PS_DDR3_D13 | H2 |
| PS_DDR3_A14 | F4 | PS_DDR3_D14 | H1 |
| PS_DDR3_BA0 | L5 | PS_DDR3_D15 | J1 |
| PS_DDR3_BA1 | R4 | PS_DDR3_DQS_N0 | B2 |
| PS_DDR3_BA2 | J5 | PS_DDR3_DQS_N1 | F2 |
| PS_DDR3_NCAS | P5 | PS_DDR3_DQS_P0 | C2 |
| PS_DDR3_CKE | N3 | PS_DDR3_DQS_P1 | G2 |
| PS_DDR3_CLK_N | M2 | PS_DDR3_NRST | B4 |
| PS_DDR3_CLK_P | L2 | PS_DDR3_ODT | N5 |
| PS_DDR3_NCS | N1 | PS_DDR3_NRAS | P4 |
| PS_DDR3_DM0 | A1 | PS_DDR3_NWE | M5 |
| PS_DDR3_DM1 | F1 |
○千兆以太网
RTL8211F芯片支持10/100/1000M网络传输速率，并通过RGMII接口与Zynq7000 PS的MAC层通信。它支持MDI/MDX自适应、多种速率自适应、主/从自适应以及MDIO总线支持，用于PHY寄存器管理。

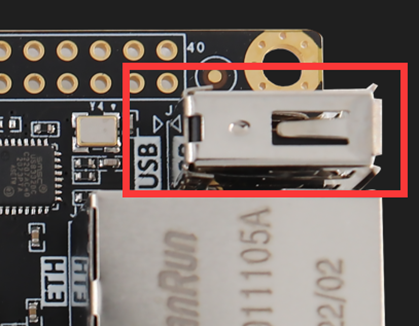

○USB Host
板载 USB 2.0 收发器为 USB3320C-EZK，支持 ULPI 标准接口。它与 ZYNQ 的总线接口连接，以实现高速 USB2.0 Host 模式数据通信。
○USB UART
提供了一个 USB 转 UART 芯片 CH340，用于用户连接到主机 PC。
| 信号名称 | 引脚名称 | 引脚编号 | 说明 |
|---|---|---|---|
| UART_TX | PS_MIO15_500 | C8 | UART 数据输出 |
| UART_RX | PS_MIO14_500 | C5 | UART 数据输入 |
○USB JTAG
我们在板上集成了 JTAG 下载和调试电路，使用户能够通过 USB 线开发和调试 ZYNQ。
○启动配置
Z7-Nano 的启动设置包括 JTAG、QSPI 和 SD 模式，这些模式由 J1 的 MODE 输入信号控制。用户可以通过跳线帽更改模式。启动模式配置如下表所示。
○Quad-SPI 闪存
板载 128M Quad-SPI 闪存 W25Q128JVSIQ，用于存储 FPGA 初始配置、用户应用程序和数据。
| 位置 | 型号 | 容量 | 制造商 |
|---|---|---|---|
| U2 | W25Q128JVSIQ | 128M 字节 | 华邦 |
○时钟
一个 33.33 MHz 有源晶振为 PS 系统提供稳定时钟，另一个 50 MHz 有源晶振为 PL 逻辑提供额外时钟。
| 位置 | 信号名称 | 频率 | 引脚编号 |
|---|---|---|---|
| Y1 | PS_CLK_33d3 | 33.333MHz | E7 |
| U3 | PL_CLK_50M | 50MHz | N18 |
○复位
我们提供了一个按键（K1），可用作 FPGA 上运行的设计的“复位”信号。
○Micro SD
板卡提供了一个 Micro SD 卡接口，允许用户访问 SD 卡存储器。它还提供了 ZYNQ 芯片的引导加载程序、Linux 操作系统内核、文件系统和其他用户数据文件的存储。
○HDMI
一个 HDMI 视频输出接口，可实现 1080P 视频图像。
○LED
我们提供了两个 LED 供用户使用。当 FPGA 的相应引脚处于低电平时，LED 会亮起。
| 位置 | 信号名称 | 引脚编号 | 说明 |
|---|---|---|---|
| D4 | PS_LED1 | E6 | PS LED1 |
| D3 | GPIO1_17N | R14 | PL LED1 |
○按键
我们提供了一个按键供用户使用。按下按键时，对应引脚将处于低电平。
| 位置 | 信号名称 | 引脚编号 | 说明 |
|---|---|---|---|
| K2 | GPIO1_17P | P14 | PL KEY1 |
○GPIO
该设备配备了最多 72 个用户 IO 引脚，可用于各种自定义应用。所有用户 IO 都经过长度匹配，可用作差分对。
JP1:
| 引脚 | 信号名称 | 引脚编号 | 引脚 | 信号名称 | 引脚编号 |
|---|---|---|---|---|---|
| 1 | GPIO1_0P | N17 | 2 | GPIO1_0N | P18 |
| 3 | GPIO1_1P | R16 | 4 | GPIO1_1N | R17 |
| 5 | GPIO1_2P | T17 | 6 | GPIO1_2N | R18 |
| 7 | GPIO1_3P | T16 | 8 | GPIO1_3N | U17 |
| 9 | GPIO1_4P | W18 | 10 | GPIO1_4N | W19 |
| 11 | VCC_5V | 12 | GND | ||
| 13 | GPIO1_5P | Y18 | 14 | GPIO1_5N | Y19 |
| 15 | GPIO1_6P | Y16 | 16 | GPIO1_6N | Y17 |
| 17 | GPIO1_7P | V17 | 18 | GPIO1_7N | V18 |
| 19 | GPIO1_8P | V16 | 20 | GPIO1_8N | W16 |
| 21 | GPIO1_9P | V15 | 22 | GPIO1_9N | W15 |
| 23 | GPIO1_10P | U14 | 24 | GPIO1_10N | U15 |
| 25 | GPIO1_11P | U13 | 26 | GPIO1_11N | V13 |
| 27 | GPIO1_12P | T12 | 28 | GPIO1_12N | U12 |
| 29 | VCC_3V3 | 30 | GND | ||
| 31 | GPIO1_13P | W14 | 32 | GPIO1_13N | Y14 |
| 33 | GPIO1_14P | V12 | 34 | GPIO1_14N | W13 |
| 35 | GPIO1_15P | T14 | 36 | GPIO1_15N | T15 |
| 37 | GPIO1_16P | T11 | 38 | GPIO1_16N | T10 |
| 39 | GPIO1_17P | P14 | 40 | GPIO1_17N | R14 |
JP2:
| 引脚 | 信号名称 | 引脚编号 | 引脚 | 信号名称 | 引脚编号 |
|---|---|---|---|---|---|
| 1 | GPIO2_0P | H15 | 2 | GPIO2_0N | G15 |
| 3 | GPIO2_1P | F16 | 4 | GPIO2_1N | F17 |
| 5 | GPIO2_2P | E17 | 6 | GPIO2_2N | D18 |
| 7 | GPIO2_3P | E18 | 8 | GPIO2_3N | E19 |
| 9 | GPIO2_4P | G17 | 10 | GPIO2_4N | G18 |
| 11 | VCC_5V | 12 | GND | ||
| 13 | GPIO2_5P | H16 | 14 | GPIO2_5N | H17 |
| 15 | GPIO2_6P | B19 | 16 | GPIO2_6N | A20 |
| 17 | GPIO2_7P | C20 | 18 | GPIO2_7N | B20 |
| 19 | GPIO2_8P | D19 | 20 | GPIO2_8N | D20 |
| 21 | GPIO2_9P | J18 | 22 | GPIO2_9N | H18 |
| 23 | GPIO2_10P | F19 | 24 | GPIO2_10N | F20 |
| 25 | GPIO2_11P | G19 | 26 | GPIO2_11N | G20 |
| 27 | GPIO2_12P | J20 | 28 | GPIO2_12N | H20 |
| 29 | VCC_3V3 | 30 | GND | ||
| 31 | GPIO2_13P | K16 | 32 | GPIO2_13N | J16 |
| 33 | GPIO2_14P | K19 | 34 | GPIO2_14N | J19 |
| 35 | GPIO2_15P | L16 | 36 | GPIO2_15N | L17 |
| 37 | GPIO2_16P | M19 | 38 | GPIO2_16N | M20 |
| 39 | GPIO2_17P | L19 | 40 | GPIO2_17N | L20 |
