XME0724CB 用户手册

[English]

开发环境：

Vivado 2018.3 可从 Xilinx 官网下载

https://www.xilinx.com

微信公众号：

●1. 概述

XME0724CB 为评估 XME0724 核心板而设计的专用底板。底板为 ZYNQ PS 部分搭载了千兆网口， 1 个 USB Host 接口， USB UART 接口， TF 卡接口， CAN 接口； ZYNQ PL 部分全部以 GPIO 扩展口引出。支持 Linux，资料提供包括完整全套资料，外扩接口驱动， BSP 源码包，开发工具等。为开发者提供了完善的软件开发环境，缩短产品 ZYNQ SoC XC7Z010/020 开发周期，实现产品快速上市。

○板卡布局

○资源特性

• 按键：2 个用户按键，1 个 PS 控制，1 个 PL 控制。

• GPIO：2 个 40 针扩展端口（2.54mm 间距），每个端口提供 36 个 PL IO
        1 个 30 针扩展端口（2.54mm 间距），提供 20 个 PL IO 和 4 个 PS IO。
        所有 PL IO 电压可调。

• JTAG：1 个 10 针 JTAG 接口。

• ETH：1 个千兆以太网接口

• USB Host：1 个 Type-A USB Host 接口

• SD 卡：1 个 SD 卡接口

• USB UART：1 个 TYPE-C USB UART 接口

• CAN：2 个 CAN 接口

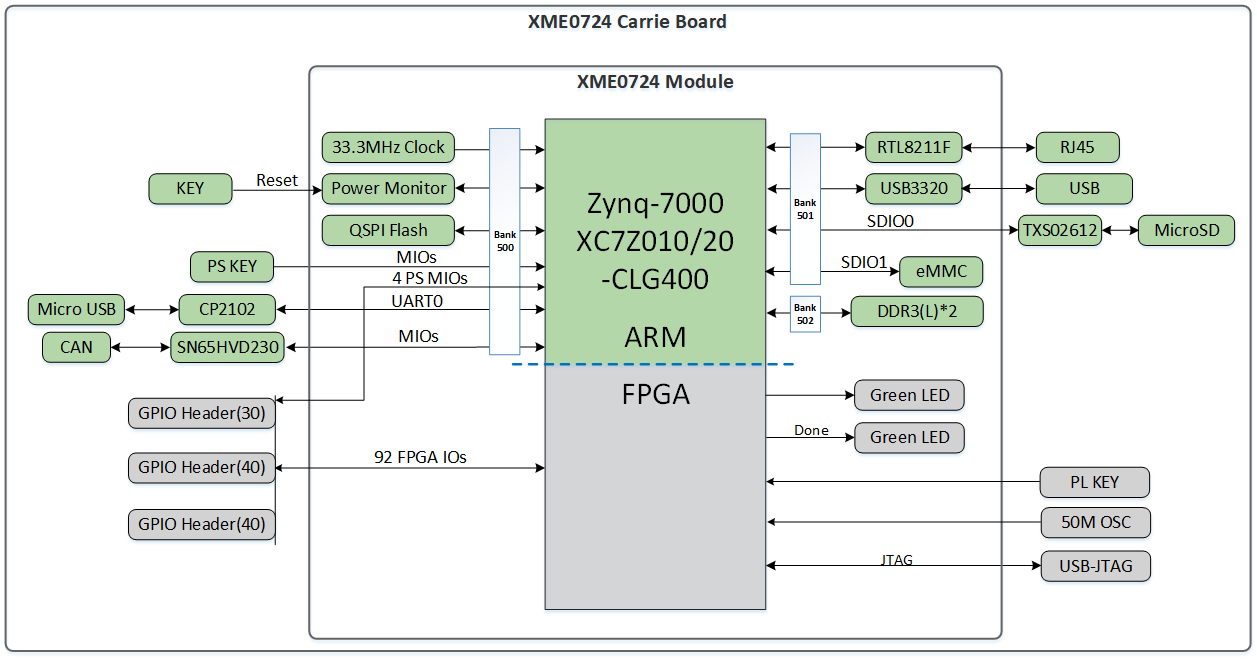

○系统框图

○机械尺寸

●2. 硬件资源

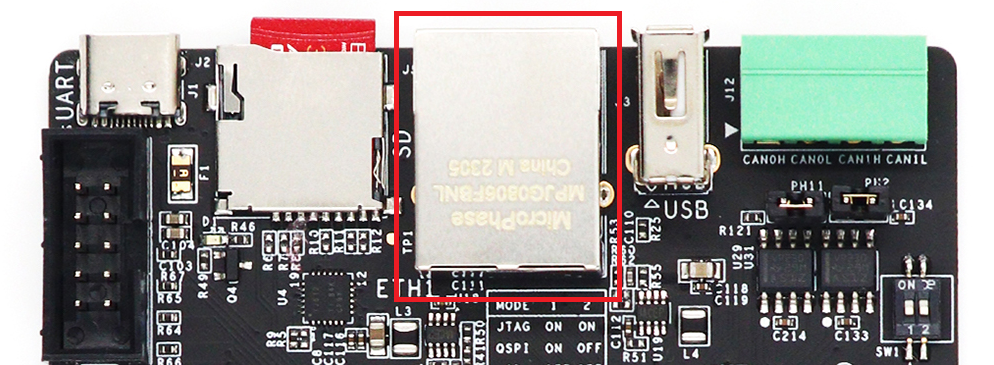

○千兆以太网

以太网 PHY 集成在 XME0724 核心板上，提供 MDI 接口，RJ45 接口连接到 XME0724CB 底板上。

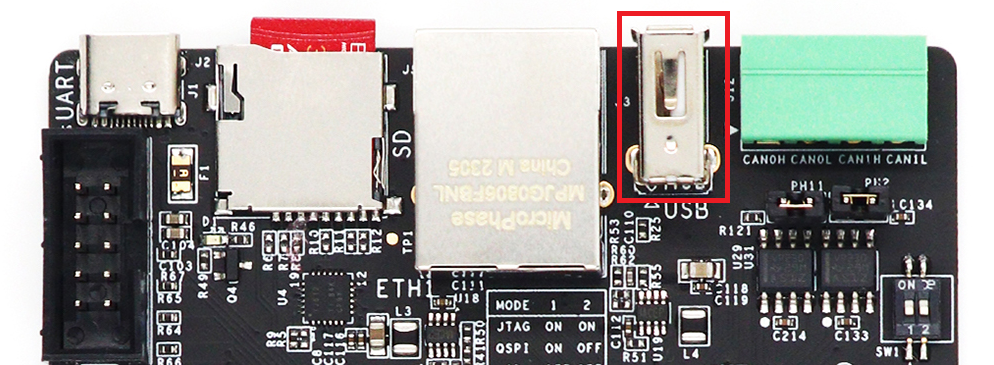

○USB Host

XME0724CB 上有一个 USB2.0 HOST 端口。USB 端口为扁型 USB 接口（USB Type A），可用于连接不同的 USB 从设备，如 USB 鼠标、USB 键盘、USB WIFI、USB 摄像头等外设。

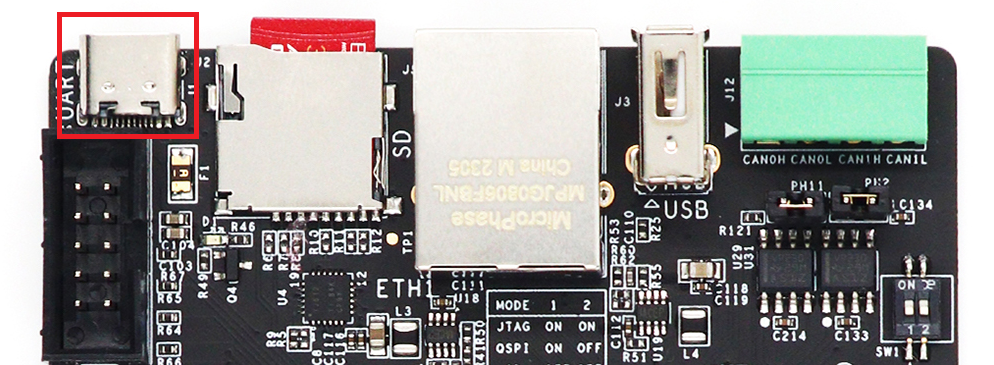

○USB UART

USB 转 UART 使用 CH340E，连接到 PS Bank500 MIO14、MIO15，用于提供 PC 和 ZYNQ 之间的串行通信。

○JTAG

XME0724CB 提供 IDC10 JTAG 接口，用户可以将 USB 下载器连接到 JTAG 端口以下载或仿真 ZYNQ 的程序，请避免带电插拔，以免损坏芯片。

○启动配置

XME0724CB 提供三种启动模式：SD 卡启动、QSPI 启动和 JTAG 启动。用户可以通过拨动 SW1 拨码开关来改变模式引脚的电压以更改启动模式。

○复位

我们提供了一个按键（K1），可用作 FPGA 上运行的设计的“复位”信号。

○Micro SD

板卡提供了一个 Micro SD 卡接口，允许用户访问 SD 卡存储器。它还提供了 ZYNQ 芯片的引导加载程序、Linux 操作系统内核、文件系统和其他用户数据文件的存储。

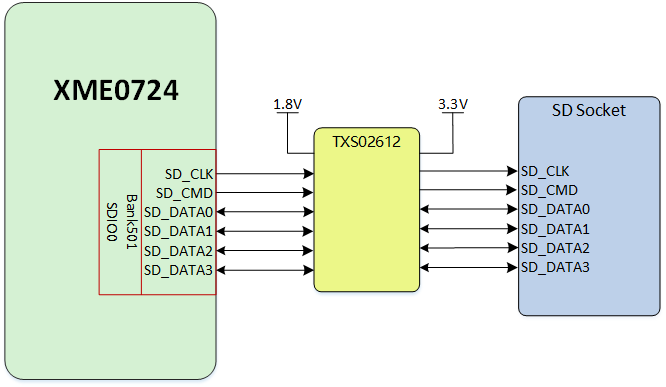

SDIO 信号连接到 ZYNQ 的 PS BANK501（MIO40-MIO45）的 IO 信号。BANK501 的 VCCIO 电压为 1.8V，而 SD 卡的数据电平为 3.3V，因此需要连接一个电平转换芯片 TXS02612。

○按键

我们提供了两个按键供用户使用。按键按下时对应管脚为低电平。

位置	信号名称	引脚号	说明
K2	PS_KEY	B5	PS 按键
K3	B35_L12_N_MRCC	K18	PL 按键

○CAN

基板上提供了两个 TI SN65HVD230 CAN 收发器，它们连接到 PS Bank500 MIO10-MIO13。核心板与 CAN 芯片的连接如下表所示：

CAN 信号	SoM 引脚	ZYNQ 引脚名称	ZYNQ 引脚号
CAN0_RX	Pin_146	PS_MIO10_500	E9
CAN0_TX	Pin_147	PS_MIO11_500	C6
CAN1_TX	Pin_148	PS_MIO12_500	D9
CAN1_RX	Pin_149	PS_MIO13_500	E8

CAN 信号连接到 J12 扩展端口，可以通过跳线在 CAN 信号线上添加 60.4 欧姆的终端电阻。对于 CAN0，终端电阻可以添加在 Pin1 和 Pin2 之间；对于 CAN1，终端电阻可以添加在 Pin9 和 Pin10 之间。

说明	引脚	引脚	说明
CAN0 终端	1	2	CANL0
CANH0	3	4	CANL0
GND	5	6	GND
CANH1	7	8	CANL1
CAN1 终端	9	10	CANL1

○GPIO

基板提供了 3 个扩展 IO 端口，2 个 40 针扩展端口 JP1 和 JP2，一个 30 针扩展端口 JP3，供用户扩展更多外设和接口，接口默认未焊接，用户可以根据需要自行焊接双排针或母座。

40 针扩展端口提供 1 路 5V 电源、1 路 3.3V 电源、2 路地和 36 路 IO 端口，而 30 针扩展端口提供 1 路 5V 电源、1 路 3.3V 电源、2 路地和 24 路 IO 端口。使用时请注意 IO 的电压，确保连接的信号电压一致，如果不一致，需要添加外部电平转换芯片，错误使用会烧毁 ZYNQ 主芯片。

JP1

引脚	信号名称	引脚号	引脚	信号名称	引脚号
1	GPIO1_0P	U18	2	GPIO1_0N	U19
3	GPIO1_1P	T20	4	GPIO1_1N	U20
5	GPIO1_2P	V20	6	GPIO1_2N	W20
7	GPIO1_3P	W18	8	GPIO1_3N	W19
9	GPIO1_4P	Y18	10	GPIO1_4N	Y19
11	VCC_5V	-	12	GND	-
13	GPIO1_5P	V17	14	GPIO1_5N	V18
15	GPIO1_6P	Y16	16	GPIO1_6N	Y17
17	GPIO1_7P	T16	18	GPIO1_7N	U17
19	GPIO1_8P	V16	20	GPIO1_8N	W16
21	GPIO1_9P	U14	22	GPIO1_9N	U15
23	GPIO1_10P	V15	24	GPIO1_10N	W15
25	GPIO1_11P	W14	26	GPIO1_11N	Y14
27	GPIO1_12P	T14	28	GPIO1_12N	T15
29	VCC_3V3	-	30	GND	-
31	GPIO1_13P	P14	32	GPIO1_13N	R14
33	GPIO1_14P	V12	34	GPIO1_14N	W13
35	GPIO1_15P	U13	36	GPIO1_15N	V13
37	GPIO1_16P	T12	38	GPIO1_16N	U12
39	GPIO1_17P	T11	40	GPIO1_17N	T10

JP2

引脚	信号名称	引脚号	引脚	信号名称	引脚号
1	GPIO2_0P	J18	2	GPIO2_0N	H18
3	GPIO2_1P	E17	4	GPIO2_1N	D18
5	GPIO2_2P	E18	6	GPIO2_2N	E19
7	GPIO2_3P	C20	8	GPIO2_3N	B20
9	GPIO2_4P	K14	10	GPIO2_4N	J14
11	VCC_5V	-	12	GND	-
13	GPIO2_5P	B19	14	GPIO2_5N	A20
15	GPIO2_6P	H15	16	GPIO2_6N	G15
17	GPIO2_7P	F16	18	GPIO2_7N	F17
19	GPIO2_8P	D19	20	GPIO2_8N	D20
21	GPIO2_9P	L16	22	GPIO2_9N	L17
23	GPIO2_10P	F19	24	GPIO2_10N	F20
25	GPIO2_11P	G17	26	GPIO2_11N	G18
27	GPIO2_12P	G19	28	GPIO2_12N	G20
29	VCC_3V3	-	30	GND	-
31	GPIO2_13P	K19	32	GPIO2_13N	J19
33	GPIO2_14P	M17	34	GPIO2_14N	M18
35	GPIO2_15P	L19	36	GPIO2_15N	L20
37	GPIO2_16P	M19	38	GPIO2_16N	M20
39	GPIO2_17P	H16	40	GPIO2_17N	H17

JP3

引脚	信号名称	引脚号	引脚	信号名称	引脚号
1	GPIO3_0P	J20	2	GPIO3_0N	H20
3	GPIO3_1P	K16	4	GPIO3_1N	J16
5	GPIO3_2P	L14	6	GPIO3_2N	L15
7	GPIO3_3P	N15	8	GPIO3_3N	N16
9	GPIO3_4P	N18	10	GPIO3_4N	P19
11	-	-	12	-	-
13	GPIO3_5P	N20	14	GPIO3_5N	P20
15	GPIO3_6P	P15	16	GPIO3_6N	P16
17	GPIO3_7P	R16	18	GPIO3_7N	R17
19	GPIO3_8P	N17	20	GPIO3_8N	P18
21	GPIO3_9P	T17	22	GPIO3_9N	R18
23	-	-	24	-	-
25	-	-	26	-	-
27	-	-	28	-	-
29	VCC_3V3	-	30	GND	-
