A7-LITE 用户手册

[English]

开发环境：

赛灵思Vivado 2021.1

https://www.xilinx.com

微信公众号：

VX

●1. 概述

A7-Lite 是一款基于 Xilinx Artix-7（XC7A35T-2FGG484L、XC7A100T-2FGG484L 和 XC7A200T-2FGG484L）的商业级 SoC 开发板，配备高达 4Gb 的 DDR3/L SDRAM、128MB 的 SPI 闪存、千兆以太网 PHY 收发器、USB接口以及简单的供电方式。选择型号时请注意,35T BANK13为NC，如需使用BANK13请选择其它规格。可根据需求提供定制版本，定制需求可能需要满足最低订购量，请联系我们的销售团队获取更多信息：sales@microphase.cn。

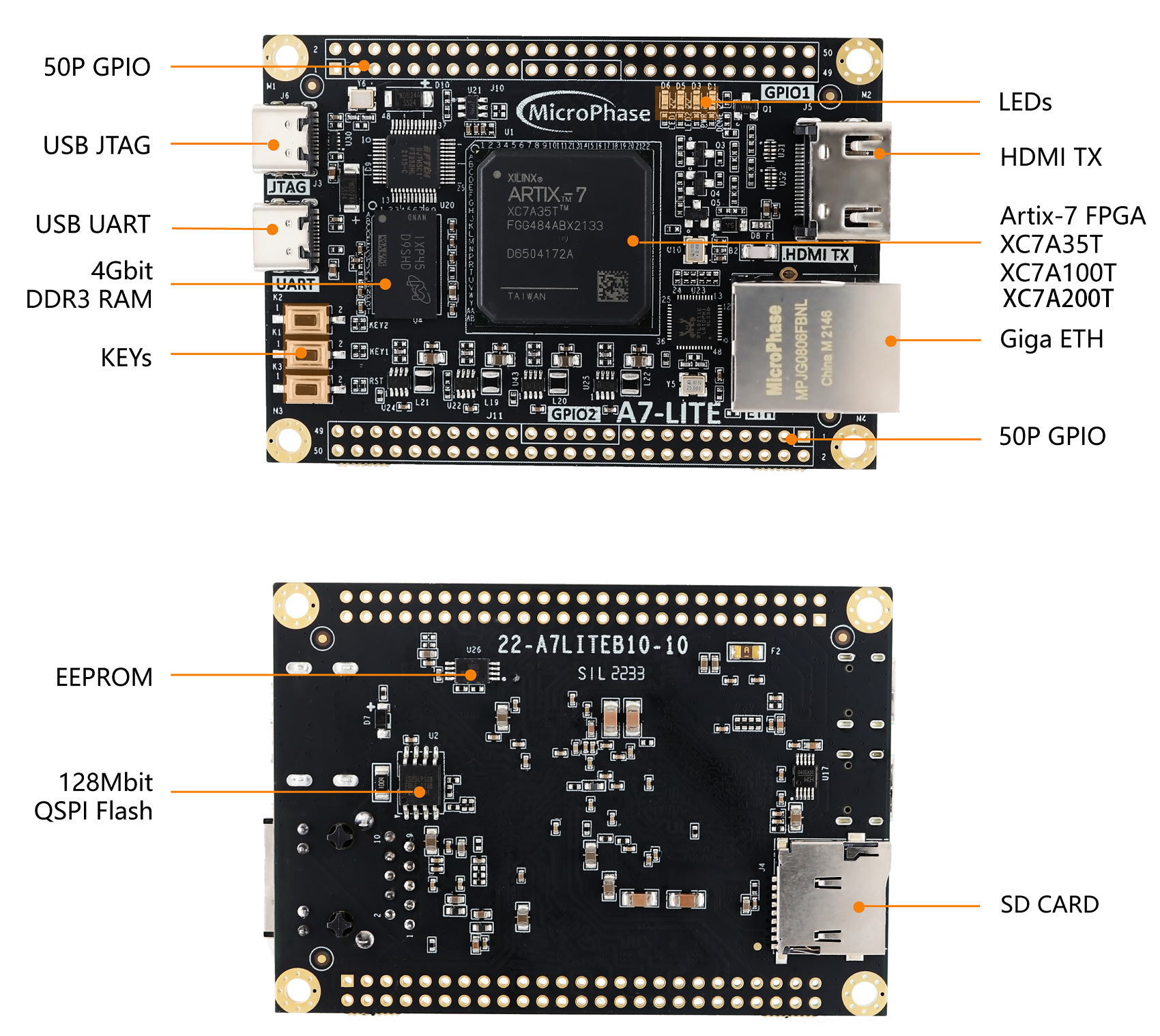

○板卡布局

../../_images/4-A7-Lite_Boardlayout.png

○资源特性

  • Xilinx Artix-7 XC7A35T-2FGG484（仅 35T 版本）

    Xilinx Artix-7 XC7A100T-2FGG484（仅 100T 版本）

    Xilinx Artix-7 XC7A200T-2FBG484（仅 200T 版本）

  • DDR3：1 个 4Gbit，1066Mbps DDR3。

  • 按键：2 个用户按键。

  • LED：2 个用户 LED。

  • GPIO：2*50 针扩展接口（2.54mm 间距）。

  • USB JTAG：1 个板载 JTAG 电路，可通过 USB 线调试和下载。

  • HDMI：1 个 HDMI 输出（1080P@60Hz）。

  • ETH：10/100/1000M 以太网 RJ45 接口，可用于以太网数据交换或其他应用。

  • SD 卡：1 个 SD 卡接口，用于存储操作系统镜像和文件系统。

  • USB UART：1 个 USB UART 接口，用于与 PC 进行串行通信。

  • 时钟：1 个 50MHz 有源晶振，为系统提供稳定的时钟。

○系统框图

A7-lite-01

○机械尺寸

../../_images/A7-Lite-mech-01.png

●2. 硬件资源

○FPGA

  • Logic Cells: 33,280(35T)

               101,440(100T)

               215,360(200T)

  • Slices: 5,200(35T)

          15,850(100T)

          33,650(200T)

  • CLB Flip-Flops: 41,600(35T)
                  126,800(100T)
                  269,200(200T)

  • Maximum Distributed RAM(Kb): 400(35T)

                                  1,188(100T)

                                  2,888(200T)

  • Block RAM/FIFO w/ ECC (36 Kb each): 50(35T)

                                       135(100T)

                                       365(200T)

  • Total Block RAM (Kb): 1,800(35T)

                        4,860(100T)

                        13,140(200T)

  • CMTs (1 MMCM + 1 PLL): 5(35T)
                                6(100T)
                                10(200T)

  • Maximum Single-Ended I/O:250(35T)

                               300(100T)

                               500(200T)

  • Maximum Differential I/O Pairs: 120(35T)

                                   144(100T)

                                   240(200T)

  • DSP Slices: 90(35T)

               240(100T)

               740(200T)

  • PCIe® Gen2: 1

  • Analog Mixed Signal (AMS) / XADC: 1

  • Configuration AES / HMAC Blocks: 1

  • GTP Transceivers (6.6 Gb/s Max Rate): 4(35T)

                                      8(100T)

                                      16(200T)

○DDR3

板载一个 16bit 512M DDR3/L SDRAM 芯片。

位置 型号 容量 厂商
U4 MT41K256M16 256M x 16bit 美光
信号名称 引脚号 信号名称 引脚号
DDR3_A0 P1 DDR3_D0 B2
DDR3_A1 M6 DDR3_D1 F1
DDR3_A2 K3 DDR3_D2 B1
DDR3_A3 K4 DDR3_D3 D2
DDR3_A4 M5 DDR3_D4 C2
DDR3_A5 J6 DDR3_D5 F3
DDR3_A6 N2 DDR3_D6 A1
DDR3_A7 K6 DDR3_D7 G1
DDR3_A8 P2 DDR3_D8 J5
DDR3_A9 L1 DDR3_D9 G2
DDR3_A10 M2 DDR3_D10 K1
DDR3_A11 P6 DDR3_D11 G3
DDR3_A12 L4 DDR3_D12 H2
DDR3_A13 L5 DDR3_D13 H5
DDR3_A14 N5 DDR3_D14 J1
DDR3_BA0 J4 DDR3_D15 H4
DDR3_BA1 R1 DDR3_DQS_N 0 D1
DDR3_BA2 M1 DDR3_DQS_N 1 J2
DDR3_NCAS N3 DDR3_DQS_P 0 E1
DDR3_CKE N4 DDR3_DQS_P 1 K2
DDR3_CLK_N P4 DDR3_DQS_N RST F4
DDR3_CLK_P P5 DDR3_ODT L3
DDR3_NCS DDR3_NRAS M3
DDR3_DM0 E2 DDR3_NWE L6
DDR3_DM1 H3

○千兆以太网

RTL8211F 芯片支持 10/100/1000M 网络传输速率，并通过 GMII 接口与 Artix-7 的 MAC 层通信。它支持MDI/MDX自适应、多种速率自适应、主/从自适应以及MDIO总线支持，用于PHY寄存器管理。

○USB UART

提供了一个 USB 转 UART 芯片 CH340，用于用户连接到主机 PC进行通信。

信号名称 引脚名称 引脚号 说明
UART_TX IO_L2N_T0_34 V2 UART 数据输出
UART_RX IO_L2P_T0_34 U2 UART 数据输入

○USB JTAG

我们在板上集成了 JTAG 下载和调试电路，用户可以通过 USB线进行开发和调试。

○Quad-SPI Flash

板载 128M 四路 SPI 闪存 IS25L128F-JBLE-TR，用于存储 FPGA 的初始配置、用户应用程序和数据。

位置 型号 容量 厂商
U2 IS25L128FJBLE 128M 字节 ISSI

○时钟

一个 50MHz 的有源晶振为系统提供时钟。

位置 信号名称 频率 引脚号
U10 CLK_50M 50MHz J19

○复位

A7-Lite 提供了一个按键（K3），可用作 FPGA 上运行设计的“复位”信号。

○Micro SD

板卡提供了一个 Micro SD 卡接口，用户可以通过该接口访问 SD 卡存储器，存储 FPGA 芯片的 BOOT 程序、Linux 操作系统内核、文件系统和其他用户数据文件。

○HDMI

一个 HDMI 视频输出接口，可实现 1080P 视频图像。

○LED

我们提供了两个 LED 供用户使用。

位置 信号名称 引脚号 说明
D6 LED1 M18 LED1
D5 LED2 N18 LED2

○按键

我们提供了两个按键供用户使用。

位置 信号名称 引脚号 说明
K1 KEY1 AA1 KEY1
K2 KEY2 W1 KEY2

○GPIO

该开发板引出了大量的用户 IO ，可用于各种自定义应用。FPGA 引脚到连接器的走线经过等长差分处理，单端阻抗为 50 欧姆，差分阻抗为 100 欧姆。

说明：

  1. JP1的IO电平默认为3.3V，但通过修改硬件可实现电平调整。

    具体方法为：卸下B8，焊接B9，然后向VCCIO_A输入需要的电平。输入范围1.2-3.3V。

  2. JP2的IO电平为3.3V。

  3. GPIO1_20P/N只能作为单端使用。

JP1:

引脚 信号名称 引脚号 引脚 信号名称 引脚号
1 GPIO1_0P F13 2 GPIO1_0N F14
3 GPIO1_1P E13 4 GPIO1_1N E14
5 GPIO1_2P D14 6 GPIO1_2N D15
7 GPIO1_3P E16 8 GPIO1_3N D16
9 GPIO1_4P D17 10 GPIO1_4N C17
11 VCC_5V - 12 GND -
13 GPIO1_5P C13 14 GPIO1_5N B13
15 GPIO1_6P A13 16 GPIO1_6N A14
17 GPIO1_7P C14 18 GPIO1_7N C15
19 GPIO1_8P A15 20 GPIO1_8N A16
21 GPIO1_9P B15 22 GPIO1_9N B16
23 GPIO1_10P F16 24 GPIO1_10N E17
25 GPIO1_11P A18 26 GPIO1_11N A19
27 GPIO1_12P B17 28 GPIO1_12N B18
29 VCC_3V3 - 30 GND -
31 GPIO1_13P B20 32 GPIO1_13N A20
33 GPIO1_14P F19 34 GPIO1_14N F20
35 GPIO1_15P E19 36 GPIO1_15N D19
37 GPIO1_16P C18 38 GPIO1_16N C19
39 GPIO1_17P F18 40 GPIO1_17N E18
41 VCCIO_A 42 GND -
43 GPIO1_18P D20 44 GPIO1_18N C20
45 GPIO1_19P B21 46 GPIO1_19N A21
47 GPIO1_20P D21 48 GPIO1_20N G21
49 GPIO1_21P C22 50 GPIO1_21N B22

JP2

引脚 信号名称 引脚号 引脚 信号名称 引脚号
1 GPIO2_0P W21 2 GPIO2_0N W22
3 GPIO2_1P N17 4 GPIO2_1N P17
5 GPIO2_2P P19 6 GPIO2_2N R19
7 GPIO2_3P R18 8 GPIO2_3N T18
9 GPIO2_4P T21 10 GPIO2_4N U21
11 VCC_5V - 12 GND -
13 GPIO2_5P U22 14 GPIO2_5N V22
15 GPIO2_6P Y21 16 GPIO2_6N Y22
17 GPIO2_7P AA20 18 GPIO2_7N AA21
19 GPIO2_8P AB21 20 GPIO2_8N AB22
21 GPIO2_9P AA19 22 GPIO2_9N AB20
23 GPIO2_10P U20 24 GPIO2_10N V20
25 GPIO2_11P Y18 26 GPIO2_11N Y19
27 GPIO2_12P W19 28 GPIO2_12N W20
29 VCC_3V3 - 30 GND -
31 GPIO2_13P AA18 32 GPIO2_13N AB18
33 GPIO2_14P V18 34 GPIO2_14N V19
35 GPIO2_15P V17 36 GPIO2_15N W17
37 GPIO2_16P U17 38 GPIO2_16N U18
39 GPIO2_17P P14 40 GPIO2_17N R14
41 NC - 42 GND -
43 GPIO2_18P P16 44 GPIO2_18N R17
45 GPIO2_19P N13 46 GPIO2_19N N14
47 GPIO2_20P P15 48 GPIO2_20N R16
49 GPIO2_21P AB7 50 GPIO2_21N AB6

○电源

本板通过USB接口5V供电。图示的两个USB接口都可以用于供电。

../../_images/power.png
