●1. 概述

XME0835 是微相科技基于 Xilinx Kintex UltraScale+ SoC 推出的工业级系统模块。可根据需求定制，定制需求可能需要满足最小订单量，请联系我们的销售团队获取更多信息：sales@microphase.cn。
该模块集成了 2 片 1GB DDR4，组成 32 位数据总线，容量为 2GB。最高运行时钟速度可达1333MHz(数据速率2666Mbps)，能够满足系统对高带宽数据处理的需求。同时，核心板上集成了1片32MB QSPI FLASH, 在使用中，它可以作为系统大容量的存储设备。
核心板扩展出152个单端IO（可配置成76对差分IO）；其中HD IO 64个，可配置为32对差分，24对电压可调；HP IO 88个，可配置为44对差分，电压均可调。 同时引出了 16对GTY高速RX/TX差分信号，FPGA Pin到连接器的走线都做了等长差分处理，阻抗单端50欧姆，差分100欧姆。

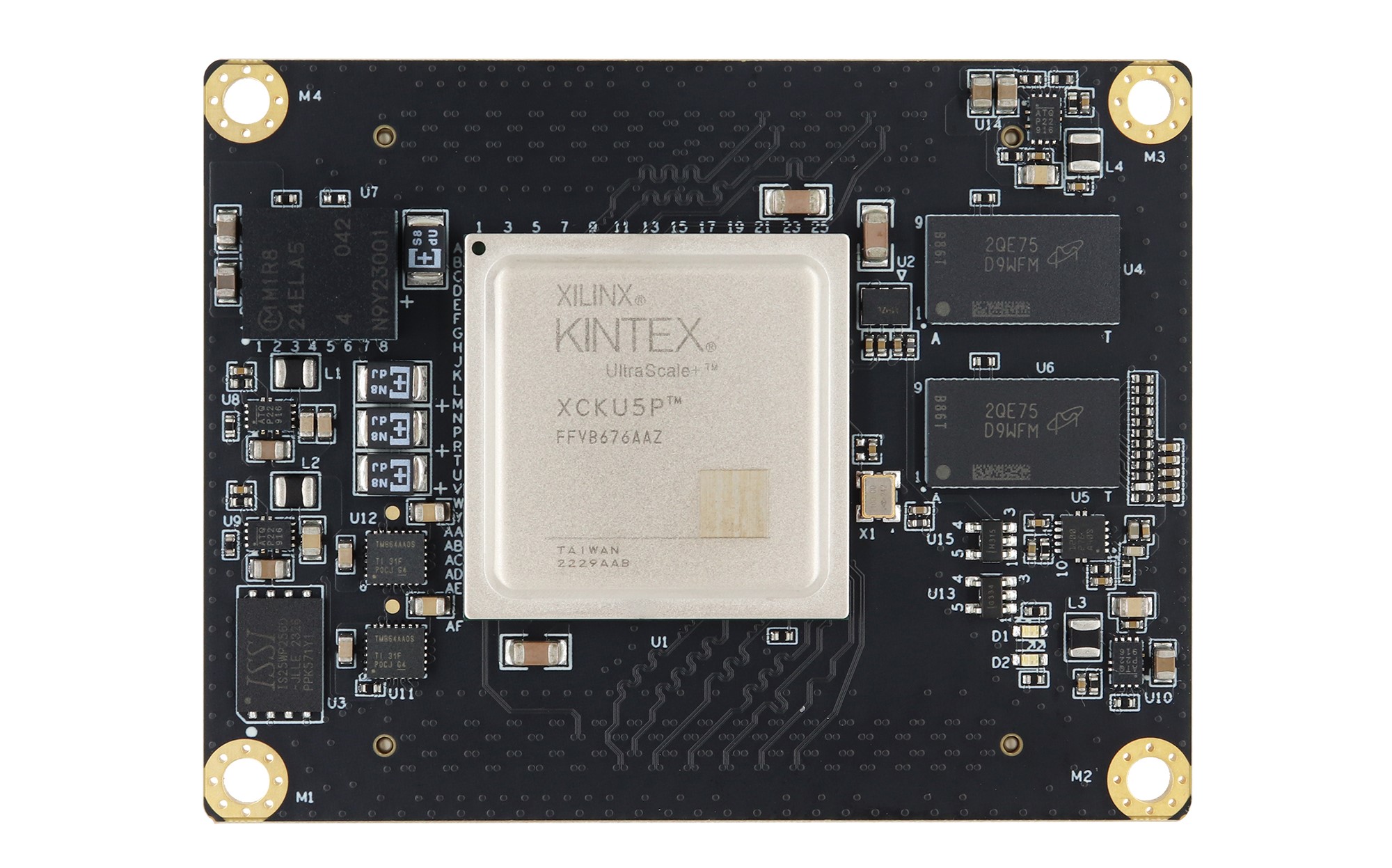

○板卡布局

../../_images/0835.jpg

○资源特性

  • FPGA：Xilinx XCKU5P- 2FFVB676I

  • DDR4：2GB DDR4 RAM, 32bit

  • 时钟：1 100MHz系统单端时钟
          1 200MHz系统差分时钟

  • Flash：32MB

  • LED：2个LED, 1个显示配置状态，1个显示电源状态

  • GTY收发器：16

  • GPIO：HD IO: 64, 32对LVDS, 24对电压可调, 8对电压3V3
           HP IO: 88, 44对LVDS, 电压均可调

  • 连接器：2 x 168 pin 高速B2B连接器

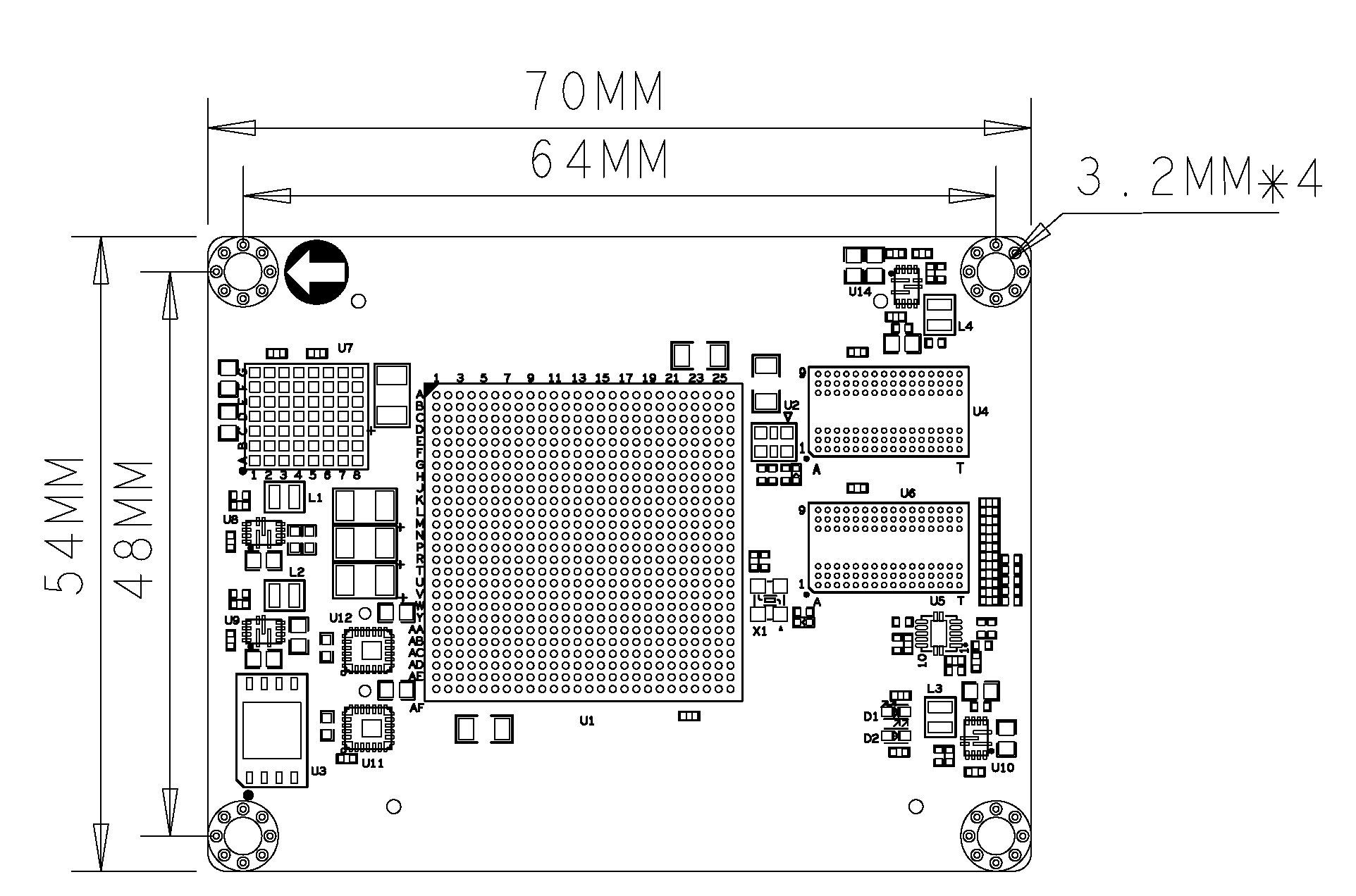

○机械尺寸

../../_images/XME0835_Rev1.0_MECH.bmp

●2. 功能资源

○FPGA

  • 逻辑单元Logic Cells:475K；

  • 查找表LUTs: 217K

  • 触发器(flip-flops): 434K

  • Block RAM：16.9Mb；

  • UltraRAM：18.0Mb；

  • DSP Slices：1,824

○DDR4

XME0835板载了两片镁光的DDR4，每片1GB, 组成数据位宽为32位，使用DDR4型号: MT40A512M16LY-062E。DDR4 SDRAM的最高运行时钟速度可达1333MHz(数据速率2666Mbps)， DDR4芯片连接到BANK66、67存储器接口上。

DDR4的硬件设计需要严格考虑信号完整性，我们在电路设计和PCB设计的时候已经充分考虑了匹配电阻/终端电阻，走线阻抗控制，走线等长控制，保证DDR4的高速稳定的工作。

ZYNQ Bank66、67与DDR4硬件连接示意图如下图所示

../../_images/DDR.png

DDR4与FPGA连接分配表如下：

信号名称 引脚号 信号名称 引脚号
PL_DDR4_D0 C22 PL_DDR4_DQS_N1 A18
PL_DDR4_D1 B24 PL_DDR4_DQS_P0 C21
PL_DDR4_D2 C23 PL_DDR4_DQS_P1 A17
PL_DDR4_D3 A24 PL_DDR4_DQS_N2 E20
PL_DDR4_D4 D21 PL_DDR4_DQS_N3 E17
PL_DDR4_D5 B22 PL_DDR4_DQS_P2 F20
PL_DDR4_D6 E21 PL_DDR4_DQS_P3 E16
PL_DDR4_D7 A25 PL_DDR4_ODT H24
PL_DDR4_D8 A19 PL_DDR4_PAR J25
PL_DDR4_D9 C17 PL_DDR4_NRST L25
PL_DDR4_D10 A20 PL_DDR4_NWE H26
PL_DDR4_D11 B17 PL_DDR4_A0 D25
PL_DDR4_D12 B20 PL_DDR4_A1 D23
PL_DDR4_D13 A15 PL_DDR4_A2 D26
PL_DDR4_D14 B19 PL_DDR4_A3 D24
PL_DDR4_D15 B15 PL_DDR4_A4 E26
PL_DDR4_D16 F18 PL_DDR4_A5 C26
PL_DDR4_D17 G21 PL_DDR4_A6 G22
PL_DDR4_D18 F19 PL_DDR4_A7 B25
PL_DDR4_D19 D20 PL_DDR4_A8 F22
PL_DDR4_D20 E18 PL_DDR4_A9 C24
PL_DDR4_D21 D19 PL_DDR4_A10 E25
PL_DDR4_D22 G20 PL_DDR4_A11 F23
PL_DDR4_D23 D18 PL_DDR4_A12 E23
PL_DDR4_D24 H17 PL_DDR4_A13 B26
PL_DDR4_D25 D16 PL_DDR4_NACT J26
PL_DDR4_D26 G16 PL_DDR4_NALERT L24
PL_DDR4_D27 D15 PL_DDR4_BA0 H22
PL_DDR4_D28 E15 PL_DDR4_BA1 H21
PL_DDR4_D29 C16 PL_DDR4_BG0 G26
PL_DDR4_D30 H16 PL_DDR4_NCAS F25
PL_DDR4_D31 G17 PL_DDR4_NRAS F24
PL_DDR4_DM0 A22 PL_DDR4_CKE M24
PL_DDR4_DM1 C18 PL_DDR4_CKN G25
PL_DDR4_DM2 H18 PL_DDR4_CKP G24
PL_DDR4_DM3 G15 PL_DDR4_NCS H23
PL_DDR4_DQS_N0 B21

○JTAG

XME0835 的 JTAG 信号链路连接到扩展连接器。

信号 JM1 引脚号 说明
FPGA_TCK 25 输入（1.8V）
FPGA_TDI 24 输入（1.8V）
FPGA_TDO 21 输出（1.8V）
FPGA_TMS 23 输出（1.8V）

○启动配置

XME0835启动模式为MASTER SPI。

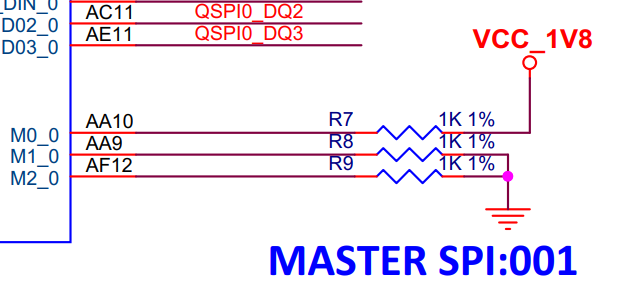

XME0835的启动方式配置原理图如下图所示:

image-20250507105757039

○Quad-SPI 闪存

板载 1片32MB QSPI Flash用于存储初始 FPGA 配置和用户应用程序及数据。

../../_images/QSPI.png

位置 型号 容量 厂商
U3 IS25WP256D-JLLE 32MB ISSI

○时钟

XME0835核心板分别提供了1路100MHz单端时钟和1路200MHz差分时钟。

100MHz时钟输入分配如下表所示：

信号名 FPGA Pin Name Pin Num
SYS_CLK IO_L12P_T1U_N10_GC_66 J23
EMCCLK IO_L24P_T3U_N10_EMCCLK_65 N21

200MHz时钟输入分配如下表所示：

信号名 FPGA Pin Num. 描述
SYS_CLK_P K22 差分信号正极
SYS_CLK_N K23 差分信号负极

○电源

支持宽电源输入(8V~14V)，推荐设计使用电源输入+12V。

○LED

XME0835核心板上有两个LED灯。一个是电源指示灯，另一个 FPGA 配置状态灯。

○扩展端口

XME0835使用了两个高速连接器来引出FPGA的信号。

2 x FX10A-168P-SV，168Pin，0.5mm间距

核心板连接器型号 底板连接器型号 厂商 合高
FX10A-168P-SV FX10A-168S-SV HIROSE 4mm

FPGA Bank，IO数量与B2B连接器的关系表

FPGA Bank B2B Connector IO数量 电压 说明
Bank87 JM1 24 可调 24个单端,可配成12对差分
Bank86 JM1 24 可调 24个单端,可配成12对差分
Bank84 JM1 16 3.3V 16个单端,可配成8对差分
Bank227 JM1 18 - 1对CLK,4对TX和RX
Bank226 JM1 18 - 1对CLK,4对TX和RX
Bank65 JM2 40 可调 40个单端,可配成20对差分
Bank64 JM2 48 可调 48个单端,可配成24对差分
Bank224 JM2 18 - 1对CLK,4对TX和RX
Bank225 JM2 18 - 1对CLK,4对TX和RX

说明：

  1. JTAG(JM1 Pin21-25)电平为1.8V

  2. Bank87 IO电平取决于JM1 Pin49,50的电压输入，输入范围为1.2-3.3V

  3. Bank86 IO电平取决于JM1 Pin79,80的电压输入，输入范围为1.2-3.3V

  4. Bank84 IO电平为3.3V

  5. Bank65 IO电平取决于JM2 Pin29,30电压输入，输入范围1.0-1.8V

  6. Bank64 IO电平取决于JM2 Pin69,70电压输入，输入范围1.0-1.8V

  7. XME0835的管脚详细定义请查看《XME0835_Pinout_Table》文档
